Das Folgende ist ein detaillierter Benutzerhandbuch für das CNC-Turning-Tool-Balken-Zubehör von 12,9 Grad (SHIPS und nicht standardmäßigSchrauben), die sowohl technische wesentliche als auch praktische Anleitungen abdecken.
I. Zubehörfunktion Übersicht
SHIPS: Stützen Sie den Einsatz, verteilen Sie Schneidkräfte, verhindern Sie das Abhaufen und passen Sie die Einsatzhöhe so an, dass die Werkzeugleiste -Mittellinie entspricht.
Material: Typischerweise Carbid oder gehärtetem Stahl, der der Einsatzhärte entspricht.

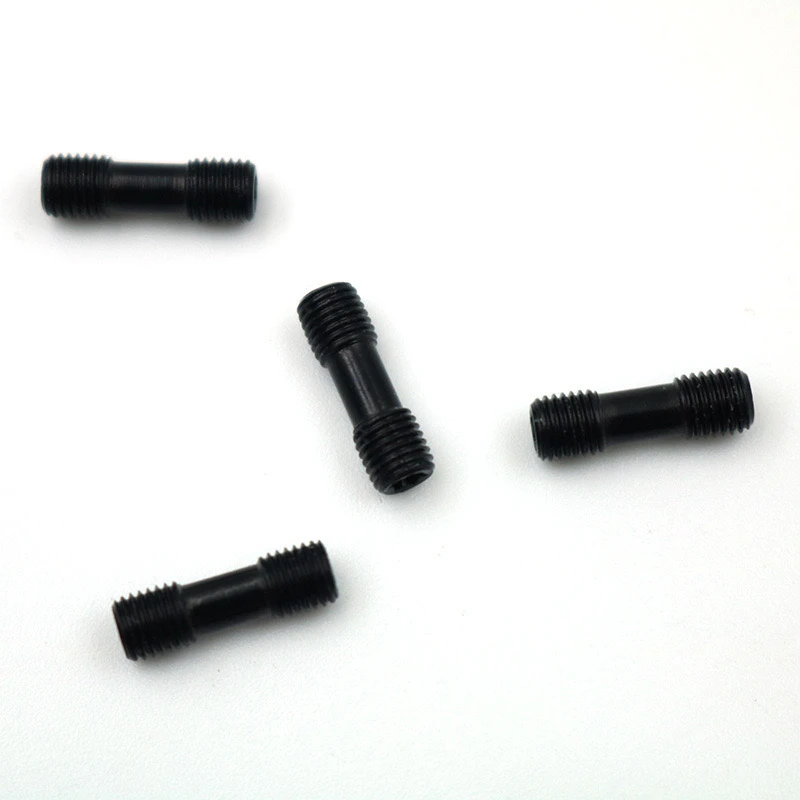

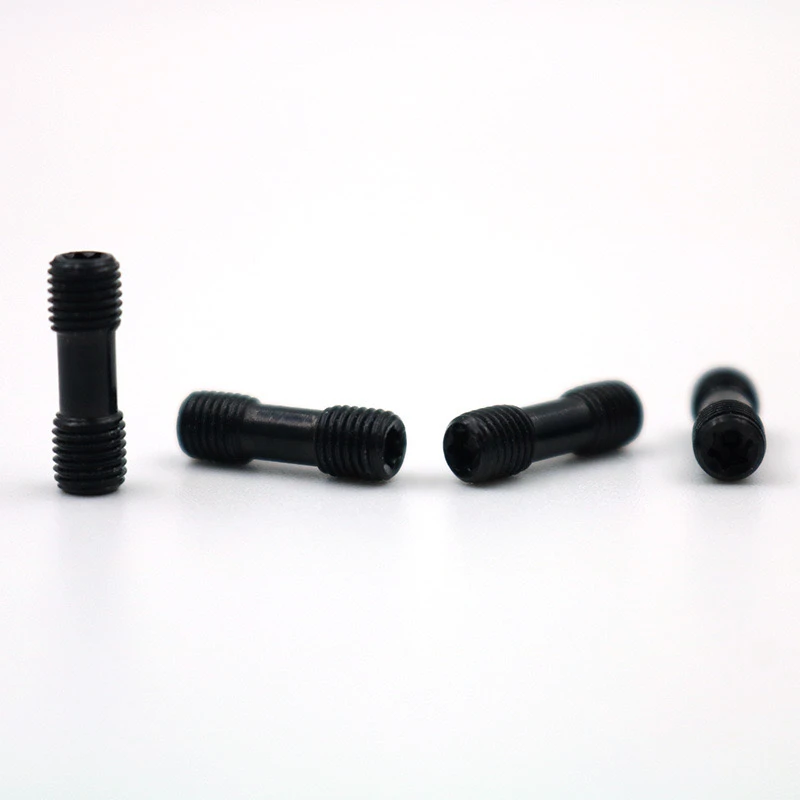

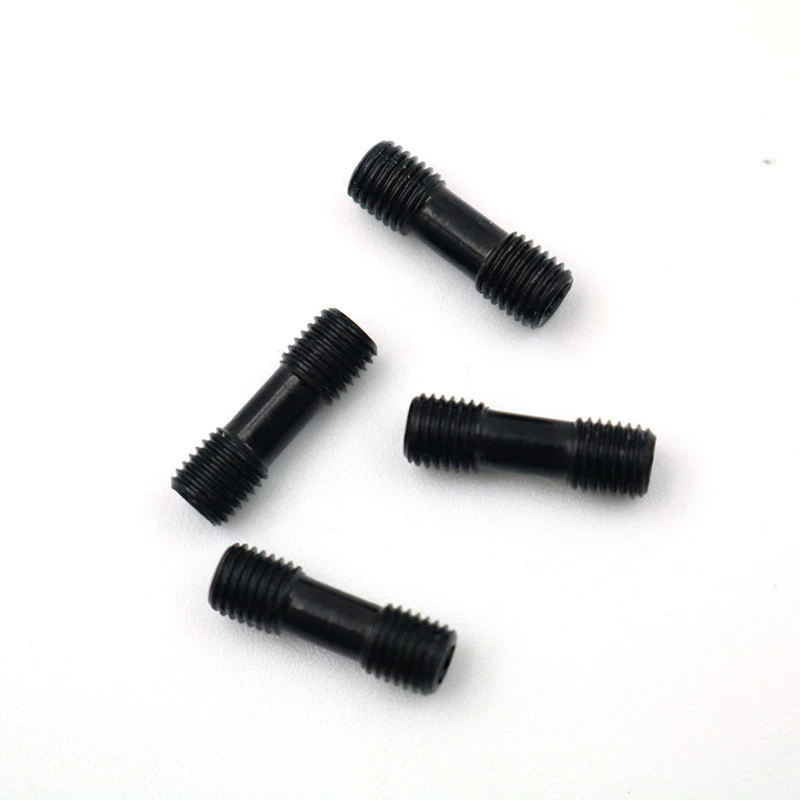

Nicht standardmäßige Studentschrauben (M5/M6/M8)
Merkmale: 12,9-Grad-Doppel-Thread-Design (möglicherweise mit unterschiedlichen Stellplätzen/Durchmessern an jedem Ende), geeignet für spezielle Klemmszenarien.
Zweck: Befestigt den Einsatz an der Werkzeugleiste und bietet nicht standardmäßige Werkzeugnuten oder spezielle Shim-Konfigurationen.
Ii. Verwendungsanweisungen und Vorsichtsmaßnahmen
1. Vorinstallationsvorbereitung
Reinigung und Inspektion
Reinigen Sie das Werkzeugstangenloch, die Scheibekontaktoberfläche und die Scheibekontaktoberfläche undschraubenmit Alkohol, um Öl und Schmutz zu entfernen.
Überprüfen Sie die Fadenintegrität (insbesondere für nicht standardmäßige Schrauben stellen Sie sicher, dass sie mit dem Werkzeugleistenloch übereinstimmen.
Überprüfen Sie das Zubehör -Matching: Bestätigen Sie, dass die Shim -Dicke mit dem Einfügungsmodell übereinstimmt (siehe Tool -Handbuch).
Nicht standardmäßige Bolzenschrauben erfordern zwei unterschiedliche Enden: Ein Ende sichert typischerweise den Werkzeuginhaber, während der andere den Einsatz an Ort und Stelle hält (markieren oder messen Sie die Gewinde).
2. Installationsverfahren
Setzen Sie den Shim auf
Setzen Sie den Scheibe genau in den Symbollbehälter -Schlitz ein und stellen Sie sicher, dass keine Neigung vorliegt (verwenden Sie ein Lupenglas, um die Passform zu überprüfen).
Installieren des Einsatzes
Der Einsatzschnitzer muss in die richtige Richtung ausgerichtet sein (z. B. für externe Drehwerkzeuge sollte die Schneide nach oben nach oben).
Anziehen der Stifteschrauben
Schritte:
A. Ziehen Sie zunächst die Schraube manuell in das Symbollbehälter -Gewindeloch an (um eine Fehlausrichtung zu vermeiden).
B. Verwenden Sie einen Drehmomentschlüssel, um in zwei Schritten festzuziehen: vorzündet bis zu 50% des Nennmoments, dann vollständig festgezogen (z. B. das typische Drehmoment für eine M8-Schraube beträgt 25-30 n · m).
Schlüsselpunkte:
Wenn die Schraubengewinde unterschiedlich sind, sichert das grobe Ende den Werkzeuginhaber, während das feine Ende den Einsatz an Ort und Stelle hält.
Verwenden Sie keine Schmiermittel (dies kann den Reibungskoeffizienten beeinflussen und eine Überschreibung oder Lockerung verursachen).
3.. Inbetriebnahme und Überprüfung
Höhenkalibrierung: Überprüfen Sie einen Werkzeugsetzer, um die Höhe der Werkzeugspitzenmitte zu überprüfen. Wenn die Abweichung 0,02 mm überschreitet, ersetzen Sie die Scheibe oder stellen Sie sie ein.
Testschneiden: Führen Sie die Maschine mit niedriger Geschwindigkeit und ohne Last aus, um zu beobachten, ob sich die Klinge bewegt. Überprüfen Sie nach der Bearbeitung des ersten Stücks das Oberflächenfinish.
III. Fehlerbehebung häufiges Problem
Schraubenbruch:
Ursache: Überlauf oder falsch ausgerichtete Fäden.
Lösung: Ersetzen Sie die Schraube und überprüfen Sie einen Drehmomentschlüssel, um die Symbollindergewinde auf Beschädigungen zu überprüfen.
Verschiebung einfügen:
Ursache: ungleichmäßige Shim oder unzureichend angezogene Schraube.
Lösung: Reglerieren Sie die Shim -Kontaktoberfläche und ziehen Sie sich wieder mit dem Standarddrehmoment fest.
Iv. Wartungsempfehlungen
Regelmäßige Inspektion: Überprüfen Sie alle 8 Stunden die Schrauben auf Lockerheit (Markierung ist eine Hilfe).
Zubehörersatzzyklus:
Shim: Ersetzen Sie, wenn die Eindrücke oder Verschleiß 0,1 mm überschreitet.
Grad 12.9 Schrauben: Verwerfen Sie nach 5 Wiederverwendungen oder wenn die Gewindeverformung beobachtet wird.
Der standardisierte Betrieb und die akribische Liebe zum Detail können die Lebensdauer und die Genauigkeit der Bearbeitung erheblich verbessern. Es wird empfohlen, den Zubehörmodell für einen schnellen Austausch aufzuzeichnen.
