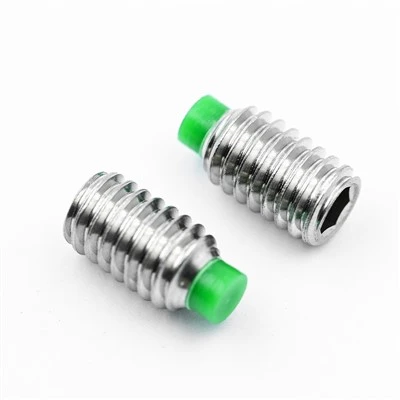

Stellschraube

A: In der Regel sind Stellschrauben für die Befestigung (Einstellung) von Teilen oder Komponenten gedacht, die sich andernfalls relativ zueinander bewegen oder verschieben könnten. Die Stellschraube funktioniert, indem sie durch ein Gewindeloch in einem Bauteil verläuft und fest an der Oberfläche eines zweiten Teils auf der Rückseite anliegt.

A: Becher – Der Becher hat eine dünne Kante, die sich in die Kontaktfläche eingräbt und für sicheren Halt auf einer Vielzahl von Oberflächen sorgt.
Rändel-Grip Cup – Verzahnungen am Rand des Bechers halten die Materialoberfläche fest.
Flach – Die Spitze sorgt für guten Kontakt auf ebenen Oberflächen.

A: Um neue Standard-Legierungsschrauben mit Ringschneide festzuziehen, stecken Sie einen Inbusschlüssel mit dem kurzen Ende in den Sockel und dem langen Ende in Ihrer Hand und ziehen Sie ihn fest, bis sich der Schlüssel um etwa 30 Grad verbiegt oder verdreht (1 Stunde auf einem Zifferblatt). Dann sitzt die Stellschraube so fest, wie sie sein sollte.

A: Stellschrauben sind nicht immer die beste Möglichkeit, dem Drehmoment angetriebener Wellen standzuhalten. Um die Gefahr des Abrutschens zu verringern und die Belastbarkeit zu erhöhen, kann an dem Teil der Welle, an dem die Spitze der Stellschraube anliegt, eine Arretierung (oft als „Abflachung“ bezeichnet) gefräst oder geschliffen werden.

A: Stellschrauben werden nicht häufig verwendet, da sie eine spezielle Funktion haben: Sie sichern eine Komponente in einer anderen Komponente. Hierfür eignen sich Stellschrauben ideal, da sie keine hervorstehenden Teile haben, die die Bewegung der beiden Komponenten behindern würden, wie es bei Zahnrädern auf Wellen erforderlich ist.

A: Für das Festziehen von Stellschrauben sind in der Regel Spezialwerkzeuge wie Schraubenschlüssel erforderlich, bei denen Präzision im Vordergrund steht. Zur Verwendung von Madenschrauben ist ein Inbusschlüssel erforderlich. Normale Schrauben mit ihren unterschiedlichen Kopftypen bieten Flexibilität beim Werkzeugeinsatz und machen sie hinsichtlich der Zugänglichkeit benutzerfreundlicher-.
