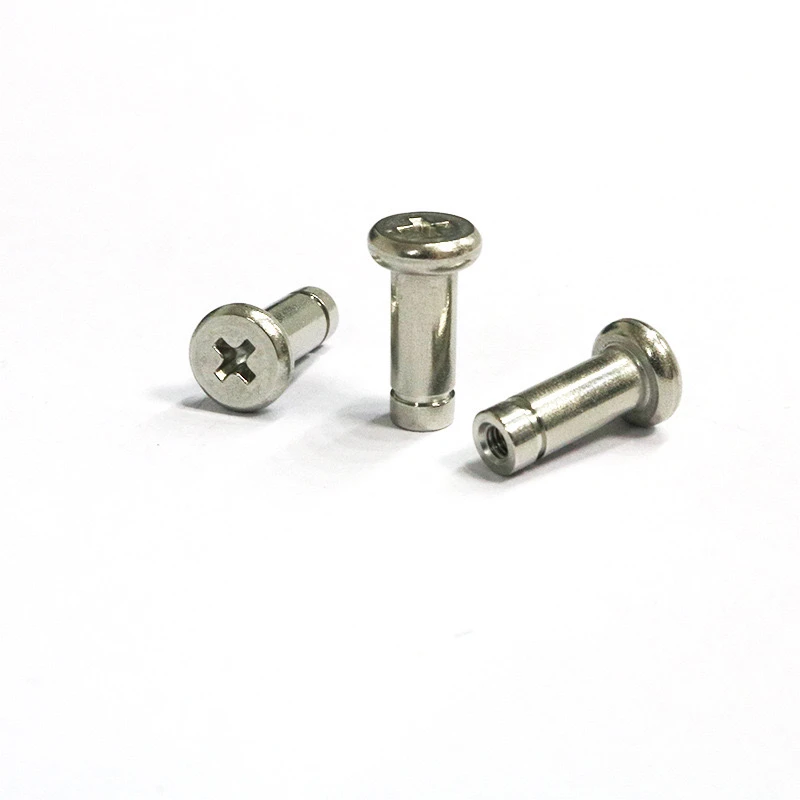

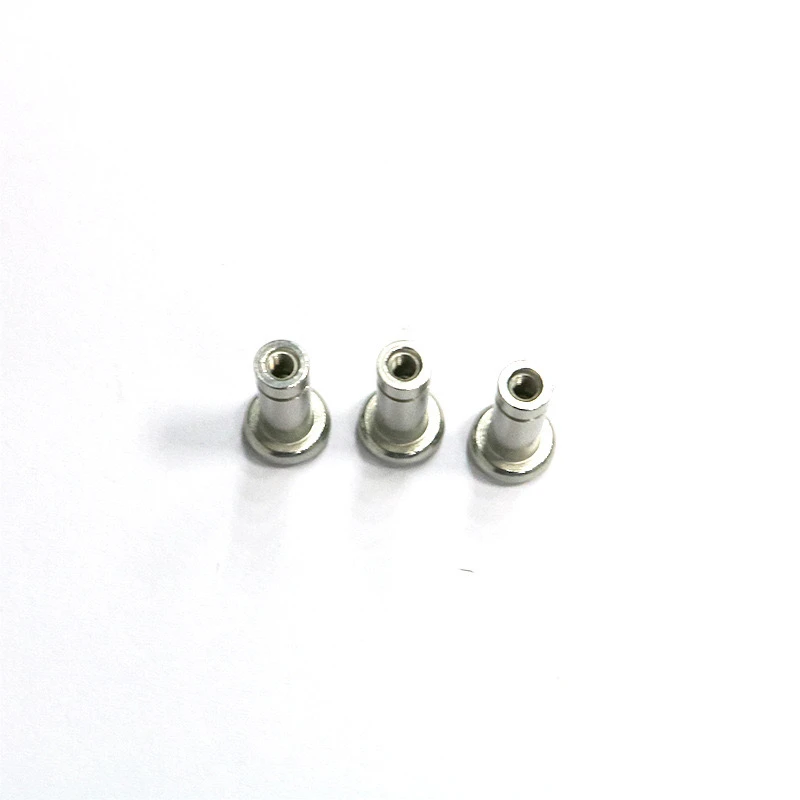

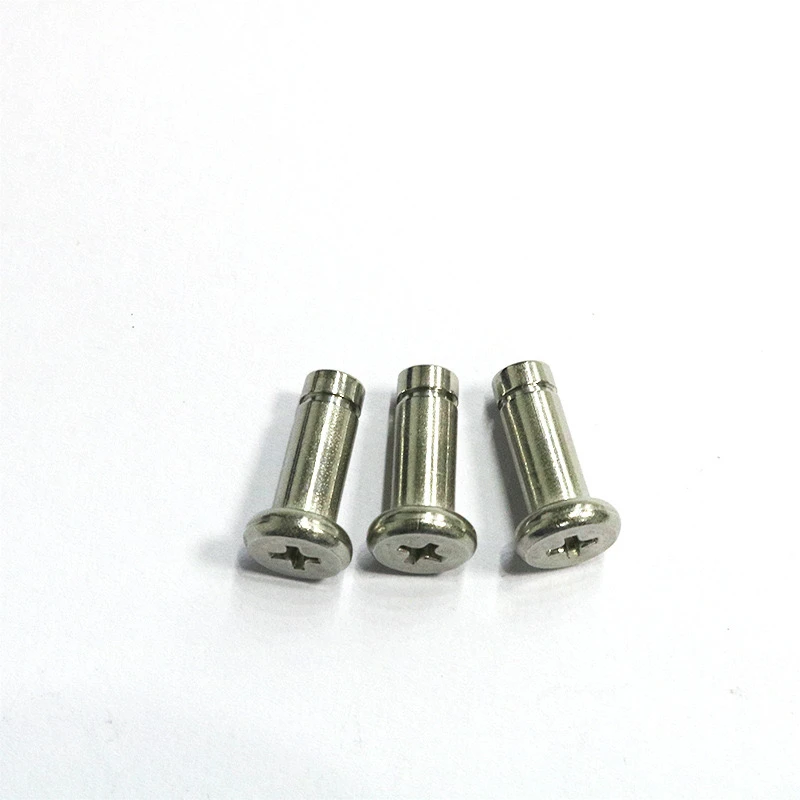

Edelstahl 304Cross Flat Head Slotted Pins/Stifte (einschließlich Circlip -Lokalisierungsstifte/Zylinder) sind ein vielseitiger Befestigungselement. Das Folgende ist eine Zusammenfassung der wichtigsten Anpassungsanforderungen, die eindeutig als einfache Referenz strukturiert sind.
I. Kernparameter
Edelstahl 304 oder 316, Materialzertifizierung erforderlich.
Spezifikationen und Toleranzen
Durchmesserbereich: M3, M4, M5, M6, M8, M10 (andere Größen erfordern Schimmelherstellung).
Längenbereich: herkömmliche 10-100 mm (längere Größen erfordern eine Bewertung der strukturellen Festigkeit).
Toleranzen: Durchmesser ± 0,02 mm, Länge ± 0,1 mm.
Kopf- und Groove -Typ
Cross Slot: Entspricht den ISO 7045 -Standards, anpassbar für Phillips oder JIS -Spezifikationen.
Flachkopfdesign: Die Kopfhöhe wird empfohlen, weniger als 1,5-mal durchmesser zu sein, 0,2-0,5 mm.
Circlip Groove und Lookationsfunktion
Rillenbreite=Circlip-Dicke + 0.1 mm, Rillentiefe 0,3-0,5 mm.
Verriegelungsstifte müssen mit Gewindelänge markiert sein.
Ii. Oberflächenbehandlungsoptionen
Verfahren
Merkmale
Anwendungen
Natürliche Passivierung: Grundfeste rostbesichtige Behandlung
Allgemeiner Industrie
Elektrolytikpolieren: Spiegelfinish, gute Korrosionsbeständigkeit
Lebensmittel/medizinisch
Nickelbeschichtung: guter Verschleißfestigkeit, schlechte Leitfähigkeit
Elektronische Geräte
III. Anpassungsprozess
Anforderung Bestätigung
Zeichnungen oder Proben einreichen.
Geben Sie die Menge an: Draht -EDM wird für kleine Chargen empfohlen, und für große Chargen wird eine kalte Überschrift verwendet.
Proofing und Tests: Proben werden innerhalb von 3-5 Arbeitstagen erzeugt, und ein Salzspray-Testbericht wird bereitgestellt.
Produktionszyklus: 10.000 Stücke
Lieferzeit: 7-10 Tage (einschließlich Logistik).
Iv. Qualitätskontrolle
Testartikel: Härte HRC 25-30, Salzspray-Tests und Circlip Fit Slip Force (spezielle Schablone erforderlich).
Zertifizierungsunterstützung: ROHS/REACH (im Voraus angegeben werden).
5. Notizen
Nicht standardmäßige Designs: Spezielle Rillen oder Doppelstartfäden erfordern zusätzliche Schimmelgebühren.
Verpackung: Standardverpackung ist rostfeste, geölte und blasengepackte, vakuumgepackte.
Durch das obige Design bietet dieser Befestigungselement ein Gleichgewicht zwischen Präzision, Stärke und Anpassungsfähigkeit, was es zu einer idealen Wahl für mechanische Übertragung und strukturelle Verbindungen macht.
