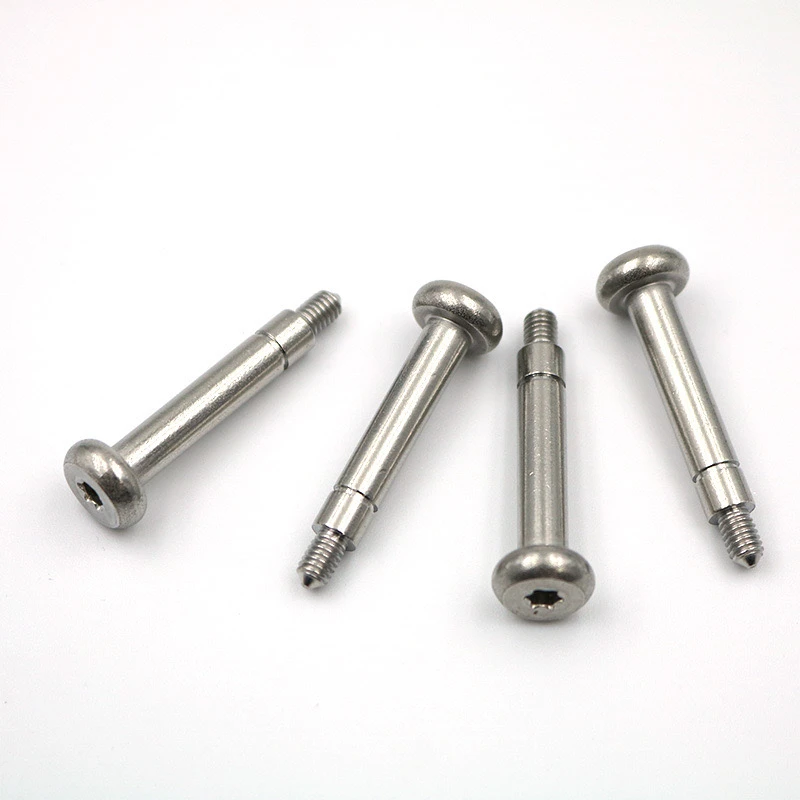

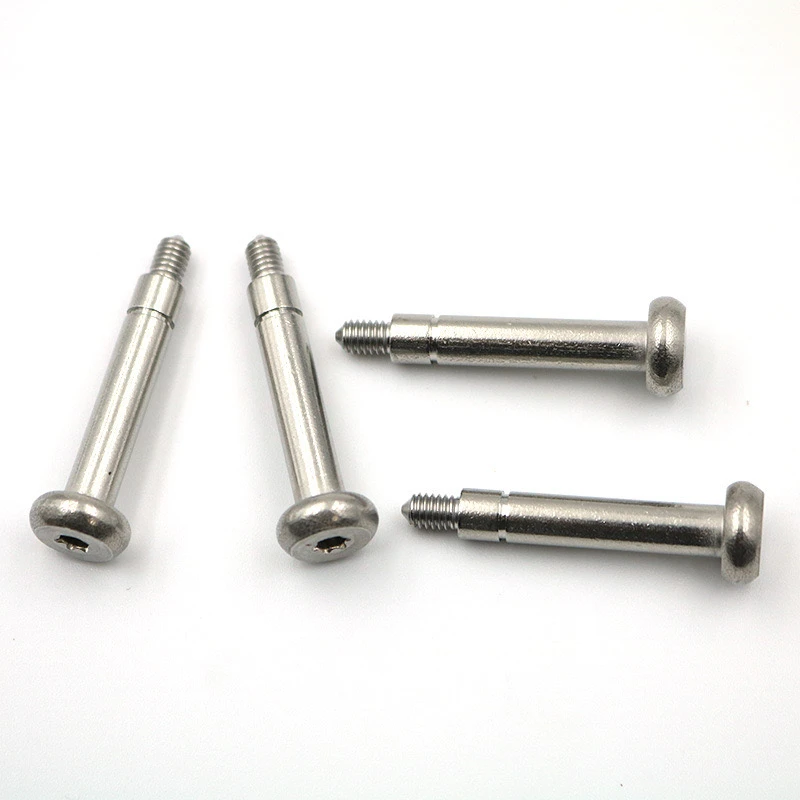

304 EdelstahlPan-Kopf, Pflaumenblütenpunktschwanz, US 6-32/M3/M4-Schrauben (einschließlich T10/T15-Stufen-Stufendesign) sind vielseitige Befestigungselemente. Nachfolgend finden Sie eine detaillierte technische Lösung für ihre Anpassung.
1. Basisparameterbestätigung
Materialstandard: 304 Edelstahl (Grad A2), entspricht den ASTM F593/AISI -Standards; Salzspray -Test größer als 96H.
Mischungspezifikationen verfügbar: US 6-32 Thread, Metric M3 und M4 (separates Zitat erforderlich). Die Gewindelänge standardmäßig bis 2x Durchmesser und ist einstellbar.
Ii. Spezielle Kopfanforderungen
Pfannekopf, Pflaumenblütenverbundstruktur

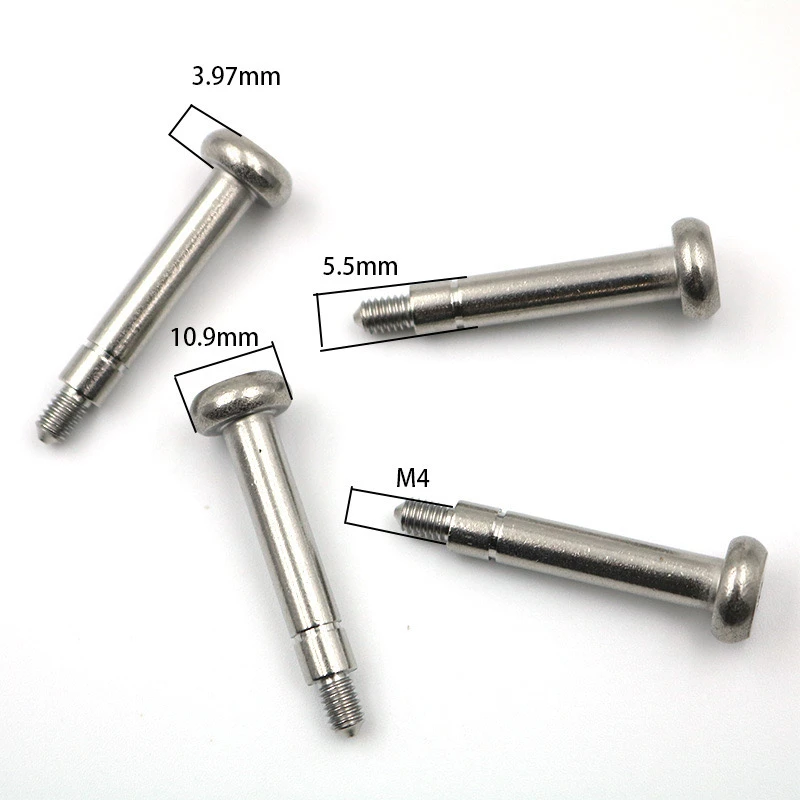

PAN-Kopfdurchmesser: φ6,5 mm ± 0,1 für 6-32, φ5,5 mm für M3, φ7mm für M4
Stiftblütenrille Typ: T10 (2,74 mm über Wohnungen) / T15 (3,27 mm über Flats), wobei die Rillentiefe über den verfügbaren Schraubendurchmesser von mehr oder gleich den 1,2 -fachen der verfügbaren Schraubdurchmesser entspricht.
III. Key Tail -Funktionen
Spitzes Schwanzdesign: Bleiwinkel 30 Grad ± 2 Grad, mit einem Flachende von 0,2 mm an der Spitze, um Schäden zu vermeiden.
Rillenschritt: Unterschnittbreite 0,8-1 mm, Schritt Übergang R-Winkel kleiner oder gleich 0,2 mm. Unbekündige polierte Stammabschnitte sind erlaubt.
Iv. Oberflächenbehandlungsoptionen
Standard -Finish
Elektrolytisches Polieren
Passivierung (gemäß ASTM A967)
Optionale Upgrades: Nickelbeschichtung (5-8 & mgr; m), Teflonbeschichtung (12-15 μm).
V. Qualitätskontrolle
Testelemente:
Thread Go/No-Go-Gauge-Test (Go/No-Go)
Kopfdrehmomenttest (6-32 mm muss 4,5 n · m erreichen)
Salzspray -Test -Probenahme
Zertifikat erforderlich
Materialbericht (einschließlich Ni/CR -Inhalt)
ROHS/Reach Compliance -Erklärung
Vi. Verpackung und Lieferung
Standardverpackung:
Innere Verpackung: rostes Papier + PE-Beutel
Außenverpackung: Karton (1000 Stück/Karton, Bruttogewicht weniger als 15 kg)
Anpassungsdienste:
Lasermarkierung (Standort/Inhalt kann angepasst werden)
Verhandelbar (z. B. T10/T15 -Rillenverhältnis)
Vii. Notizen
Lieferzeit: Schimmelherstellung: 7 Arbeitstage (neue Spezifikationen)
Materialbericht (einschließlich Ni/CR -Inhalt)
ROHS/Reach Compliance -Erklärung
Vi. Verpackung und Lieferung
Standardverpackung:
Innere Verpackung: rostes Papier + PE-Beutel
Außenverpackung: Karton (1000 Stück/Karton, Bruttogewicht weniger als 15 kg)
Anpassungsdienste:
Lasermarkierung (Standort/Inhalt kann angepasst werden)
Verhandelbar (z. B. T10/T15 -Rillenverhältnis)
Vii. Notizen
Lieferzeit: Schimmelherstellung: 7 Arbeitstage (neue Spezifikationen)
Vorlaufzeit der Produktion: 15-20 Tage
Mindestbestellmenge:
Standardspezifikationen: 5000 Stück/Design
Besondere Spezifikationen: 10.000 Stücke oder mehr
Wir empfehlen, Zeichnungen bereitzustellen, um die folgenden wichtigen Abmessungen zu bestätigen:
① ② Übergangstoleranz zwischen Schrittdurchmesser und Hauptfadendurchmesser
② Mindestwanddicke zwischen der hexalobulären Steckdose und der Außenkante des Kopfes
③ erforderte eine geraden Länge des spitzen Schwanzes
Durch das obige Design übertrifft diese Schraube die gewöhnlichen Schrauben mit flachem Kopf in Effizienz, Zuverlässigkeit und Anpassungsfähigkeit erheblich, was es zu einer bevorzugten Lösung für die Präzisionsbaugruppe macht.
