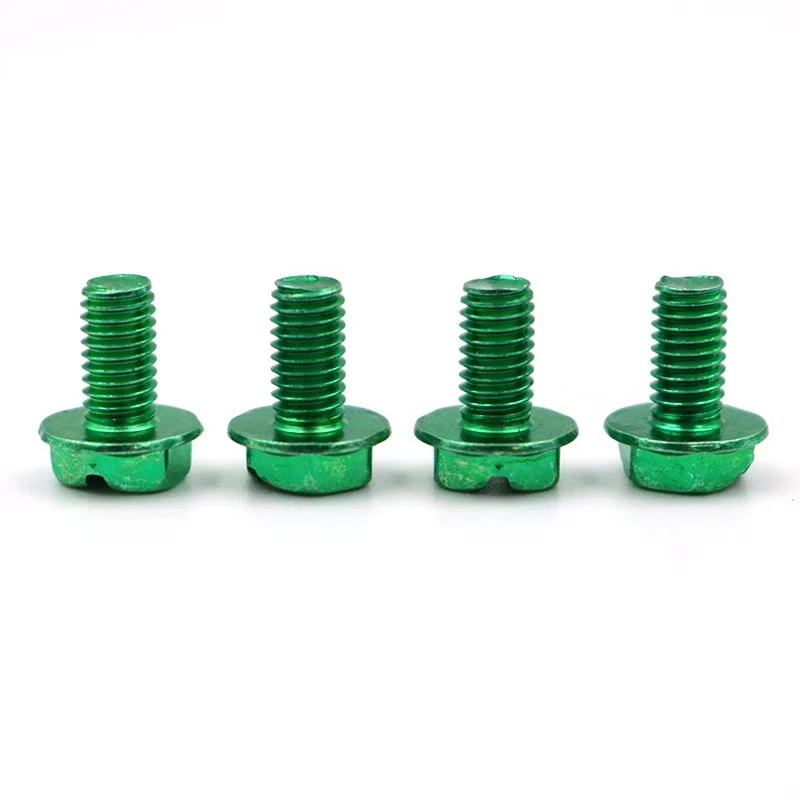

8-32 10-24 externes Hexagon Slotted Green Zink Grounding Screw. Diese Erdungschraubenist eine spezifische Spezifikationsspezifikationsschraube, die hauptsächlich zum Erdung elektrischer Geräte oder Metallstrukturen verwendet wird. Unten finden Sie eine Einführung zum Anpassen.
I. Grundlegende Parameteranforderungen
Spezifikationen und Modelle
Gewindegröße: Amerikanischer Standard, zwei Größen erhältlich: #8-32 UNC (ca. 4,2 mm Durchmesser, 0,79 mm Tonhöhe)
#10-24 UNC (ca. 4,8 mm Durchmesser, 1,06 mm Tonhöhe)
Länge: auf Anfrage anpassbar.

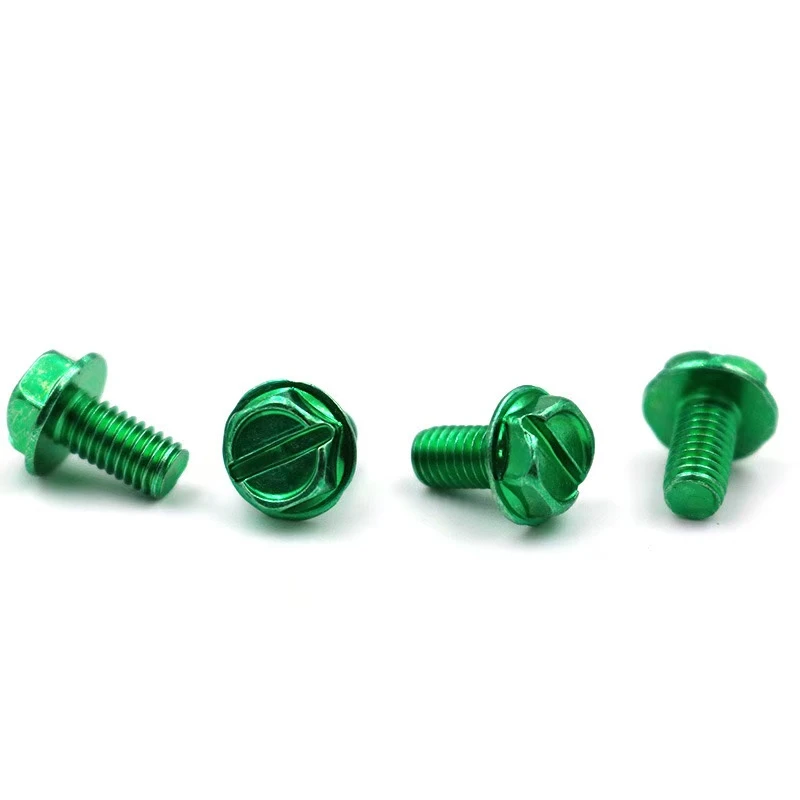

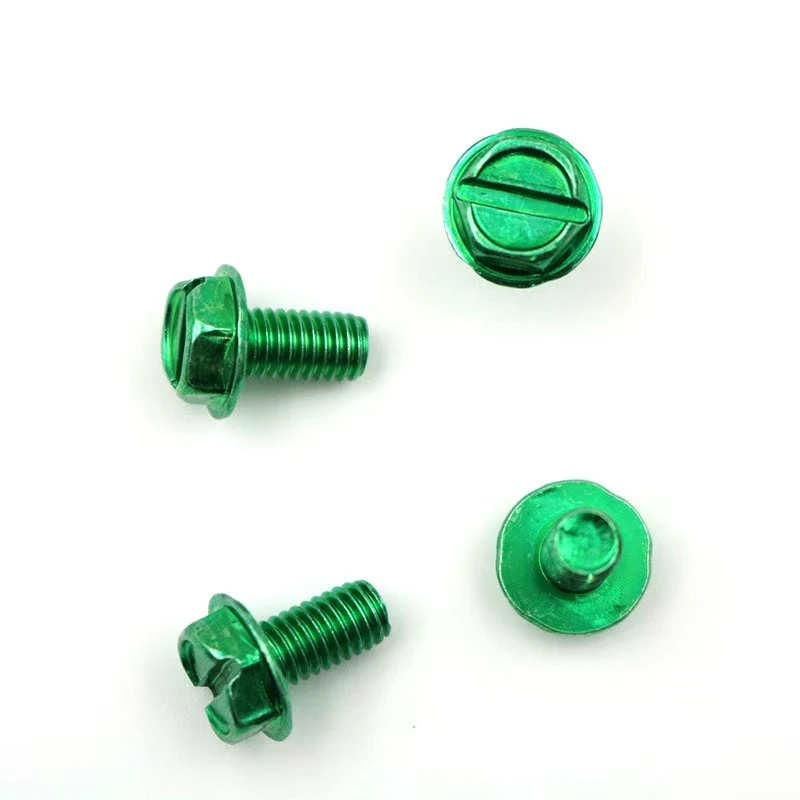

Kopfdesign: externes Sechseck + geschlitzt: Sechseckig über - Die flachen Abmessungen müssen den ANSI -Standards entsprechen. Der Schlitzschlitz muss größer oder gleich 1 mm breit und tief genug sein, um einen sicheren zu gewährleistenSchraubendreherEngagement.
Oberflächenbehandlung: Die grüne Zinkbeschichtung entspricht den ASTM -Standards. B633 Standard, Salzspray-Test größer als 96 Stunden (weißer Rost), Beschichtungsdicke 8-12 μm, ROHS-Umweltzertifizierung erforderlich.
Ii. Funktions- und Prozessdetails
Erdungsleistung
Optimierte Leitfähigkeit: Der Schraubenschwanz muss eine scharfe Führungsspitze oder Zacken haben, um direkten Kontakt über die Lackschicht und den Kontakt mit dem Metallsubstrat mit einem Kontaktwiderstand zu gewährleisten<0.1Ω.
Anti - Lockering -Design: Erhältlich mit Nyloneinsätzen oder Doppelmutteroptionen.
Rillenart und Stärke
Slotted Slot -Kompatibilität: Die Schlitztiefe muss einen Standardschraubendreher mit einem Standard -Schlitzschraubendreher mit einem Schlitzwandwinkel von weniger als 30 Grad aufnehmen, um einen Schlupf zu verhindern.
Mechanische Eigenschaften: Mindestgrade 4.8, ausgewähltes Material: niedriger oder mittlerer Kohlenstoffstahl, Wärme - behandelte Härte HRC 22-32.
III. Anpassungsprozess und Akzeptanz
Zeichnungen und Proben
Sie müssen CAD -Zeichnungen (einschließlich Toleranzmarkierungen) bereitstellen oder unseren Entwurfsentwurf bestätigen. Vollständige - Skalierungs-Testen von 3-5 Erstproben sind erforderlich.
Verpackung und Etikettierung
Innere Verpackung: Anti - Rostpapier + PE -Bag. Außenbox mit Spezifikationen/Menge/Chargennummer gedruckt; Optionales Etikett "Boden" "Schraube" + Grün Zinkfarbe Code.
MOQ und Lieferzeit
Mindestbestellmenge: 5.000 Teile/Spezifikation. Vorlaufzeit der Massenproduktion: 15-20 Tage. Beschleunigte Bestellungen ergeben eine Gebühr von 30%.
Iv. Optionale zusätzliche Funktionen
Non - Standardanpassung: Zu den Optionen gehört das Stempeln eines Erdungssymbols auf den Kopf, das Ersetzen der Kupferbeschichtung oder das Erweitern der Welle.
Zertifizierungsunterstützung: UL/CE -Zertifizierungsdokumente verfügbar.
Dies stellt sicher, dass die Schrauben den Anforderungen an mechanische Festigkeit, Erdungszuverlässigkeit und Korrosionsbeständigkeit entsprechen. Weitere Diskussionen spezifischer Anwendungsszenarien werden empfohlen, um Details zu optimieren.
Durch das obige Design erreichen diese Schrauben einen Gleichgewicht zwischen elektrischer Sicherheit und mechanischer Zuverlässigkeit, sodass sie effektive, standardisierte Komponenten in Erdungssystemen kosten.
