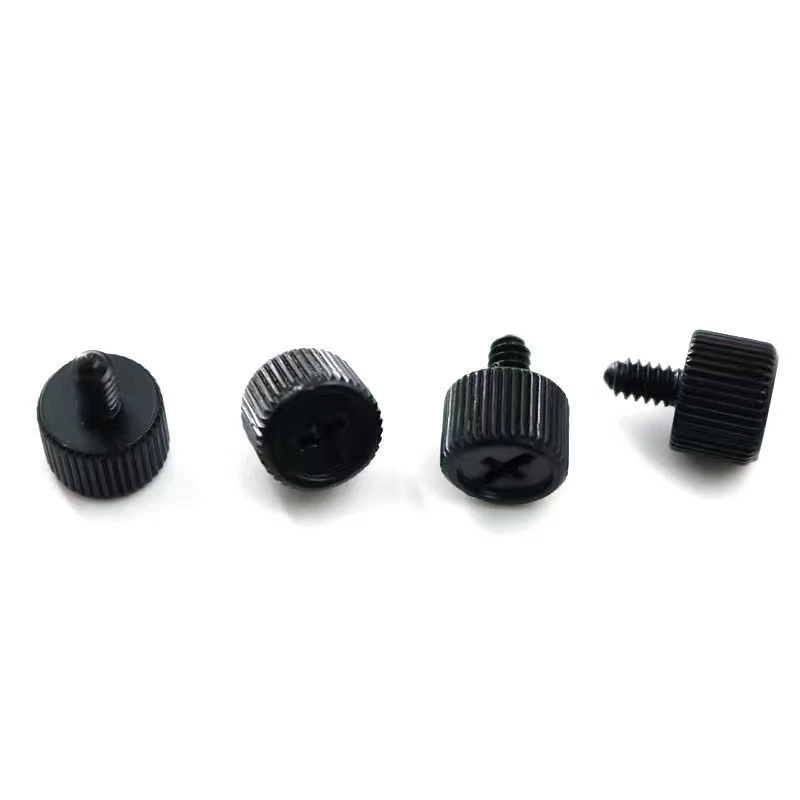

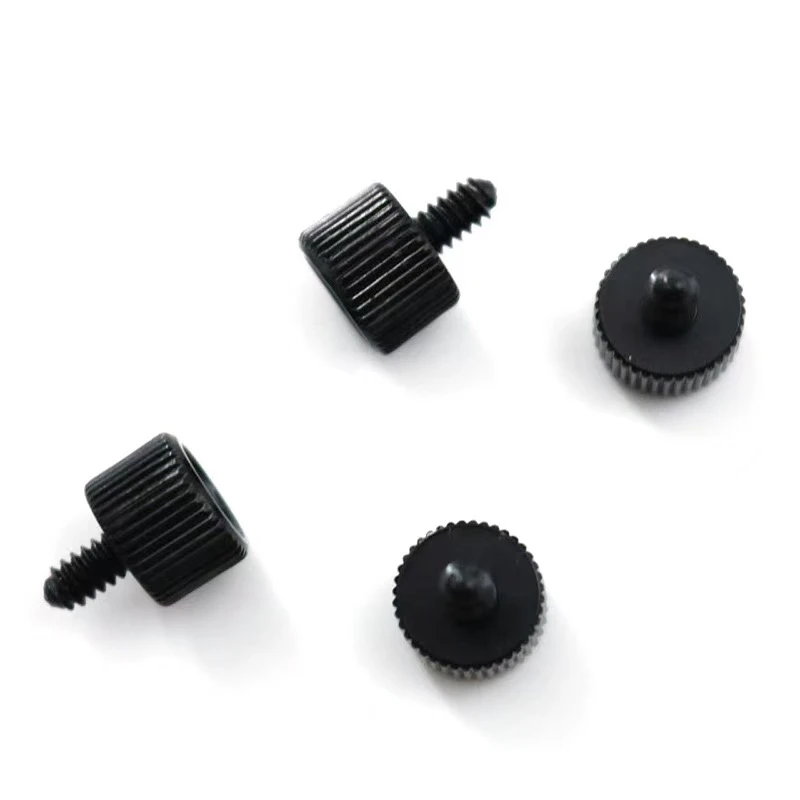

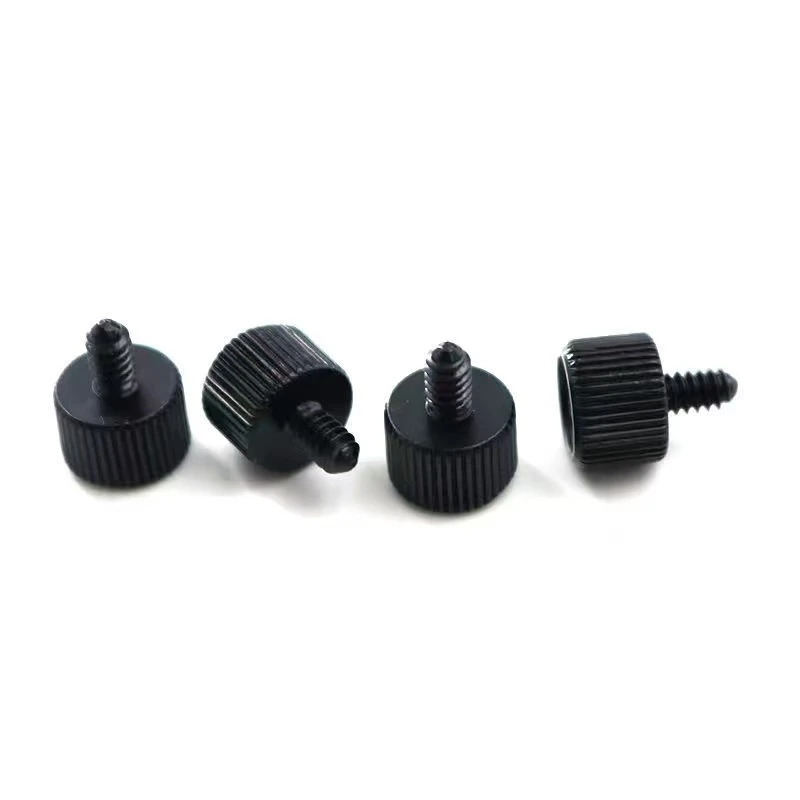

Das Folgende ist eine detaillierte Beschreibung der benutzerdefinierten Anforderungen für US-Standard 6-32 Die-geformte elektrophoretische schwarze schwarze Hochsalz-Spray-Spray Gerade KnurledKreuzgesteuerte kaltgeschmiedete Daumenschrauben. Der Inhalt wird durch technische wichtige Punkte organisiert, die Professionalität und Operation in Einklang gebracht. '
1. Grundlegende Parameter und Standards
Threadspezifikation: US-Standard 6-32 UNC, entspricht der ANSI/ASME B18.6.3.
Kopftyp: Daumenabstockdesign mit geradem Knurling, um Anti-Schlupf-Eigenschaften zu gewährleisten.
Rillentyp: Cross-abgerundet unter ISO 7046, Rillen Nummer 2, mit einer Tiefe, die vollständig mit einem Standard-Phillips-Schraubendreher übereinstimmt.
2. Material- und Prozessanforderungen
Material: kohlenstoffhaltige Legierungsstahl, Zugfestigkeit größer oder gleich 8,8, Oberflächenhärte HRC 22-32.
Kaltes Schmieden: Der Kopf und die Gewinde werden gleichzeitig auf einer Kaltschmiede mit mehreren Stationen verarbeitet, um zu vermeiden, dass Faserschur durch Drehen verursacht und mechanische Festigkeit gewährleistet.
Wärmebehandlung: Temperierungsbehandlung zur Beseitigung innerer Belastungen und der Gewährleistung des Kern- und Oberflächenhärtegradienten ist geringer als oder gleich HRC 5.
3. Spezifikationen der Oberflächenbehandlung
Elektrophoretische schwarze Beschichtung: Filmdicke 8-12 & mgr; m, Salzspray-Test größer als 500 Stunden (besteht neutraler Salzspray-Test, kein roter Rost).
Elektrophoretischer Farbtyp: Epoxidharz-Basis, Farb RAL 9005, Glanz weniger als 10%, mattes Finish erforderlich.
Gerade Knurl -Schutz: Eine leichte Beschichtungsverdünnung ist nach der Elektrophorese oben in der Knurl zulässig, das Grundmaterial darf jedoch nicht aufgedeckt werden. . 100% visuelle Inspektion ist erforderlich.
4. Wichtige Dimensionen und Toleranzen
Gesamtlänge: Gemäß der Kundenzeichnung (sofern nicht anders angegeben, ist 1/2 "bis 2" die Standardoption). Längentoleranz ± 0,1 mm.
Knurl Außendurchmesser: Nenndurchmesser + 0.3 mm, ovality kleiner als oder gleich 0,05 mm.
Cross Slot -Konzernie: Abweichung von der Schraubenachse weniger als 0,1 mm.
5. Spezielle Leistungsüberprüfung
Drehmomenttest: Installationsdrehmoment größer oder gleich 3,5 n · m (Cross Groove Anti-Slip), abtrennendes Drehmoment größer oder gleich 8 N · m; Knurling -Drehmoment größer oder gleich 1,2 n · m.
Sprühadhäsion nach Salz: Querveranstalter, elektrophoretische Beschichtungsfläche weniger als 5%.
6. Verpackung und Beschriftung
Verpackung: Anti-Rust-Papier + Vakuumbeutel, Außenkastenfeuchtigkeitskarte zeigt an<30% RH.
Kennzeichnungsanforderungen: Lasermarkt Die Chargennummer an der Seite des Kopfes, eine Schrifthöhe 0,8 mm, die elektrophoretische Beschichtung nicht abbauen.
7. Benutzerdefinierte Prozessknoten
Schimmelpilzentwicklung: Stellen Sie 3D -Zeichnungen zur Verfügung, um den Übergangsradius zwischen Knurl und Kopf zu bestätigen (um die Spannungskonzentration zu vermeiden).
Erste Probenprüfung: Senden Sie 30 Proben, CMM-Bericht in voller Größe + Salzspray-Testdaten.
Massenproduktionskontrolle: Inspizieren Sie zufällig 5 Einheiten alle 2 Stunden, wichtige Abmessungen CPK größer oder gleich 1,33.
Notizen
Materialsubstitution: Wenn Edelstahl erforderlich ist, muss die kalte Übergangsverformungsrate neu berechnet und die Sterblichkeitsfreiheit eingestellt werden.
Umweltkonformität: Elektrophoretische Farbe erfordert einen ROHS/Reichweite -Testbericht, und Schwermetallgehalt muss die Umweltstandards entsprechen.
Nur durch Erfüllung dieser detaillierten Anforderungen können Schrauben sowohl die Funktionalität als auch die Haltbarkeit in harten Umgebungen wie elektronische Geräte und Außengeräte sicherstellen. Es wird empfohlen, eine technische Vereinbarung mit dem Hersteller zu unterzeichnen, um die Annahmekriterien klar zu definieren.
