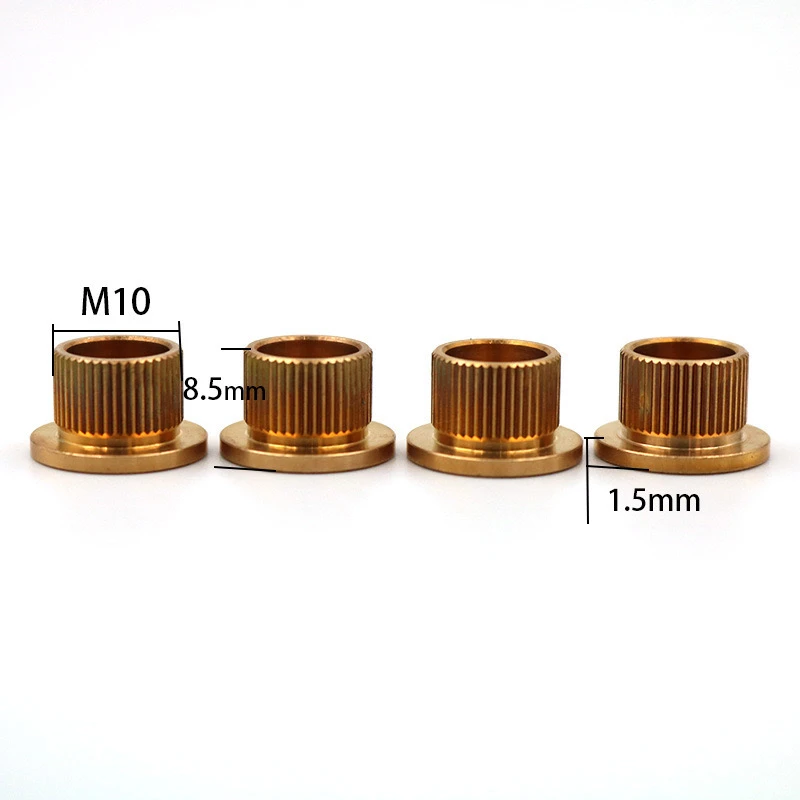

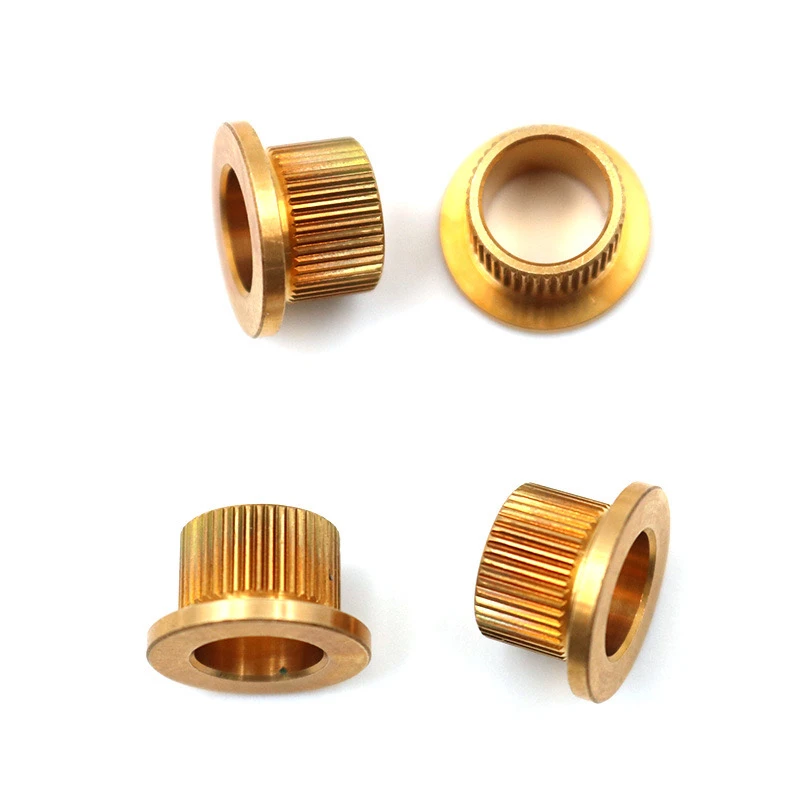

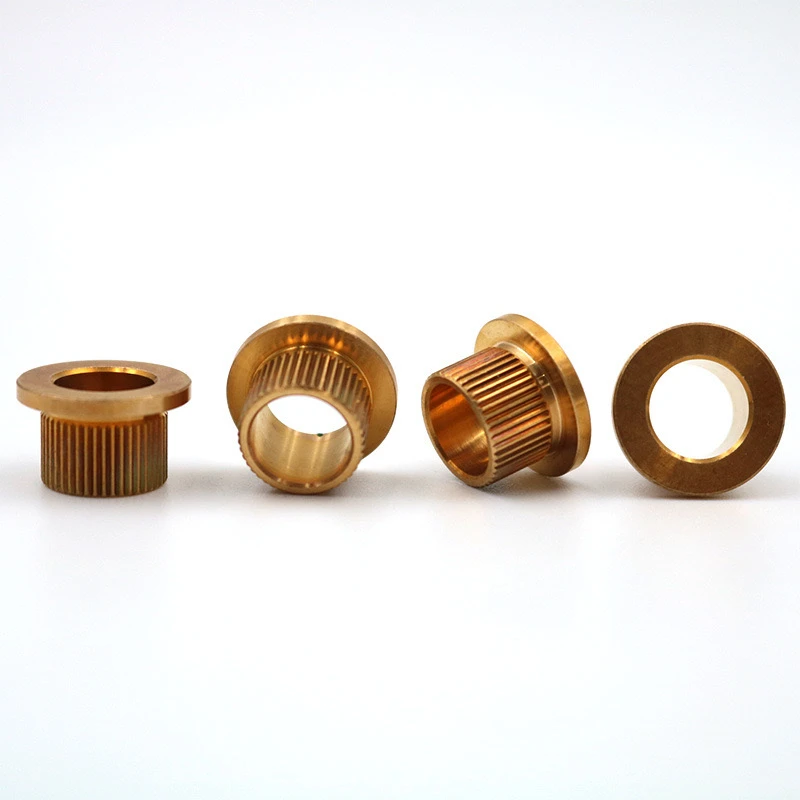

Messing knurrtStiefflanschnieten sind speziell entwickelte Nieten, die mehrere strukturelle und funktionelle Merkmale kombinieren. Sie werden hauptsächlich in Anwendungen verwendet, die Befestigung, Anti-Rutsch-Eigenschaften oder Ästhetik erfordern. Das Folgende ist eine detaillierte Beschreibung ihrer Anpassung, klar strukturiert und konzentriert sich auf wichtige Parameter und Vorsichtsmaßnahmen.
I. Kernspezifikationen
Material
Messingnote: H62. Die Materialzertifizierung (ROHS/Reach -Zertifizierung erforderlich) ist erforderlich.
Oberflächenbehandlung: Natürliche Politur/Nickelbeschichtung (Dicke größer als 5 μm)/Passivierung für den Oxidationsschutz.
Strukturparameter
Stiefendesign
Kopfdurchmesser: Kundenbereitete Zeichnung oder Spezifikation.
Wellendurchmesser: Typischerweise 0,5-1 mm kleiner als der Kopf.
Schritthöhe: 1-3 mm (einstellbar basierend auf Montageabstand).
KNURL-Typ: Gerade/Kreuzkornknurling (empfohlene Tonhöhe 0,6 mm, Zahnhöhe 0,2 mm für erhöhte Anti-Rutsch-Eigenschaften).
Länge der Ritterflächen: 1/3-1/2 der Gesamtschaftlänge (Endpositionstoleranz ± 0,2 mm erforderlich).
Leistungsspezifikationen
Zugfestigkeit: größer oder gleich 300 MPa (typischer Wert für H62 -Messing). Scherkraft: größer oder gleich 2000 n (zu verifizierender auf der Grundlage des Anwendungsszenarios).
Ii. Schlüsselverarbeitungstechniken
Kaltes Übergang: Der Kopf und der Schritt werden integral gebildet, um Schweißen zu vermeiden. Knurling muss nach Abschluss der Drehung abgeschlossen sein, um Burrs zu verhindern.
Toleranzkontrolle
Durchmessertoleranz: ± 0,05 mm (Präzisionsanordnung).
Gesamtlänge (L): ± 0,1 mm (für Standardgrößen wie 10 mm/15 mm).
Besondere Anforderungen
Flanschkammer: 0,3 x 45 Grad (um Montagekratzer zu vermeiden). Interner Gewinde/durch Loch: Wenn vor dem Bohren erforderlich ist, geben Sie die Gewindegröße (z. B. M4) oder Lochdurchmesser (Ø2 mm ± 0,05) an.
III. Inspektionsstandards
Dimensionale Inspektion
Verwenden Sie einen Projektor/CNC -3D -Scanner, um die erste Stapel vollständig zu inspizieren (anschließende zufällige Inspektion von 5%).
Konzentrieren Sie sich auf die Überprüfung der Integrität des Knurled -Zahnprofils (keine fehlenden Zähne oder kollabierten Kanten).
Funktionstests
Salzspray -Test: Kein Rost nach 48 Stunden (Nickelbeschichtung).
Drehmomenttest: Simuliert die Installation und Anziehen (wenn größer oder gleich 3 N · m erforderlich).
V. FAQ
Designkonflikte: Der Abstand zwischen dem geschlagenen Bereich und dem Schritt muss größer oder gleich 1 mm sein, um die Spannungskonzentration zu vermeiden.
Materialalternativen: Wenn eine höhere Festigkeit erforderlich ist, wird empfohlen, Aluminiumbronze (C95400, 30% höhere Kosten).
Zertifizierungsanforderungen: Die Automobil-/Medizinindustrie erfordern ISO 9001 oder IATF 16949 -Zertifizierung.
Die Bereitstellung von 2D -Zeichnungen oder 3D -Modellen wird empfohlen, um Kommunikationsfehler zu vermeiden, und die Priorisierung kritischer Dimensionen wird angegeben.
Dieses Produkt gleicht auch die Installationseffizienz und die Umweltkompatibilität aus und macht es zu einer hochfunktionellen Lösung bei Messingbefestigungen.
