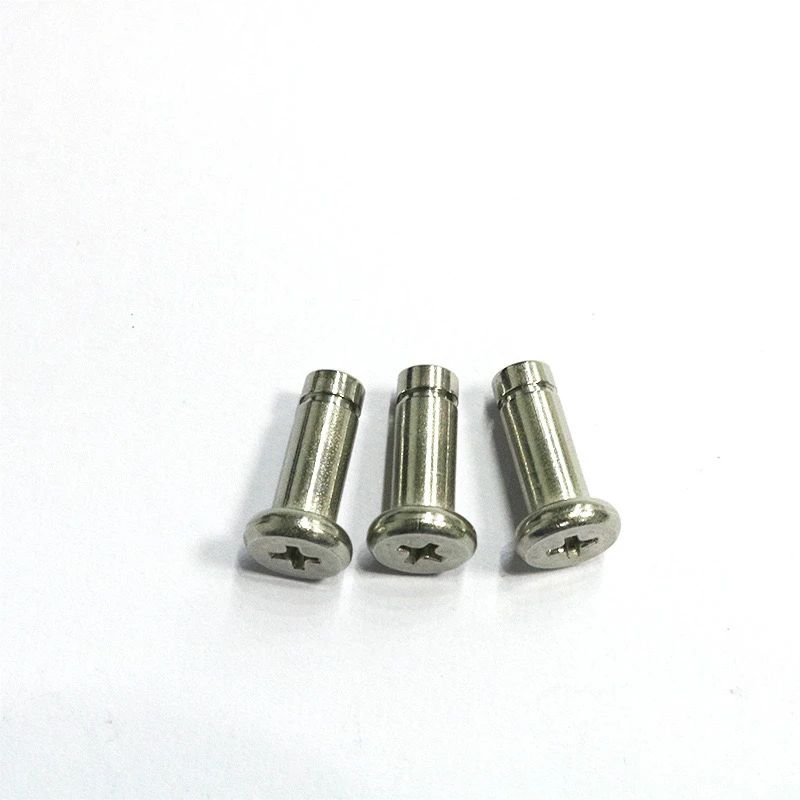

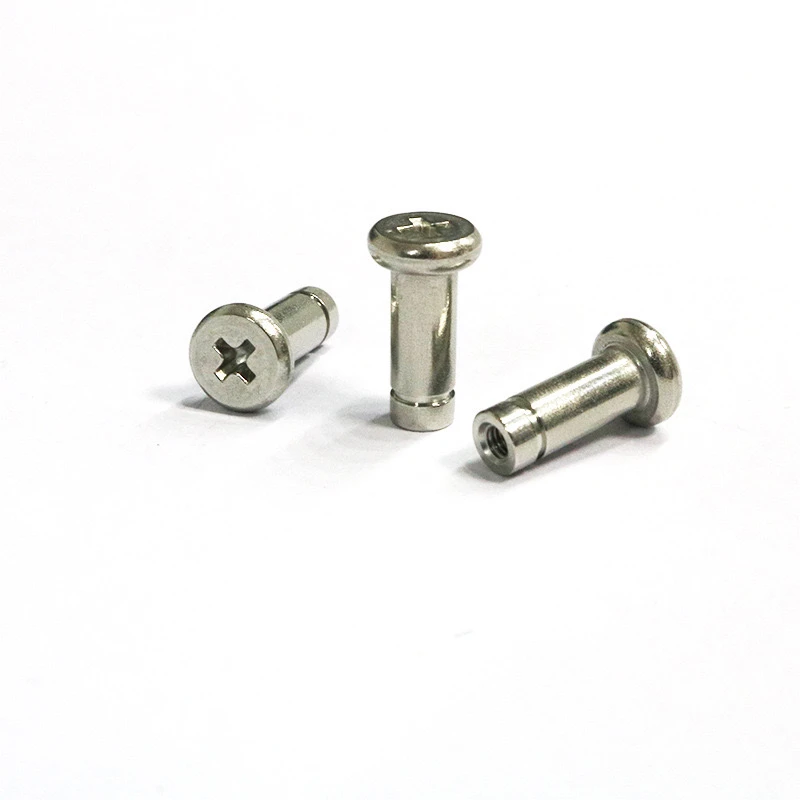

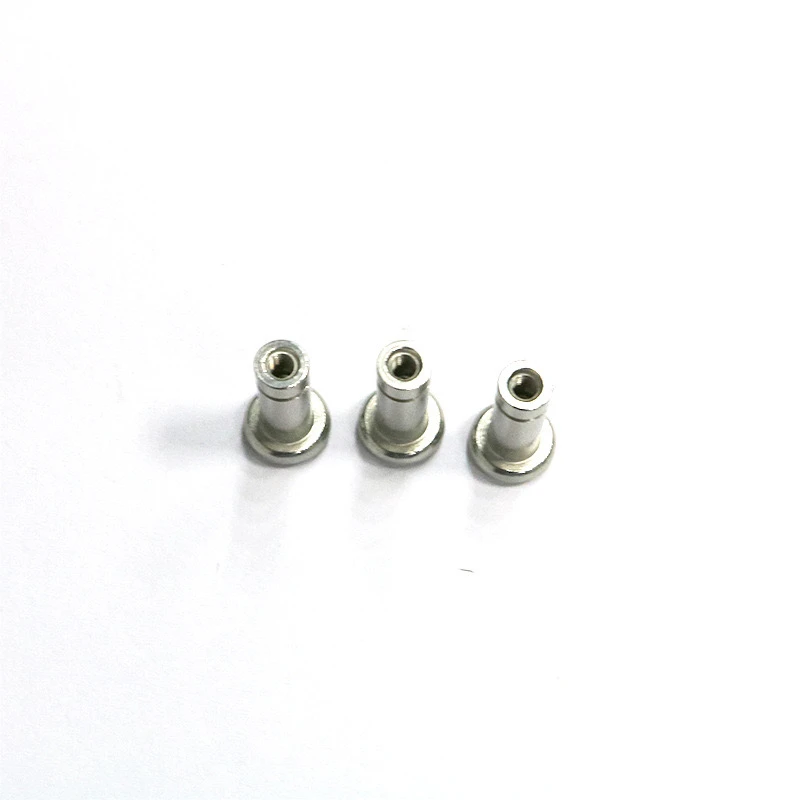

Edelstahl 304 Cross Flat Head Slotted Pinist ein Mehrzweckverschluss, der normalerweise für die mechanische Positionierung, axiale Fixierung oder einen Stützring verwendet wird, um eine Anti-Drop-Funktion zu erzielen. Edelstahl 304 Cross Flat Head Slotted Pin ist ein präziser mechanischer Stecker. Das Folgende ist der anpassbare Bereich.
1. Materialanforderungen
Material:Edelstahl 304(ASTM A276/A479 Standard) und eine Materialzertifizierung ist erforderlich.
Korrosionswiderstand: muss Salzspray -Test bestehen, der gemeinsame ist 48 48- Stunde Neutrales Salzspray -Test, kein roter Rost.
Härte: HRB 70-90 kann nach dem Zweck angepasst werden, muss notiert werden.
2. Dimensionen und Toleranzen
Durchmesser: Angepasst nach Bedarf, Toleranz ± 0. 01mm.
Länge: Anpassungsbereich 5mm ~ 1 0 0mm, Toleranz ± 0,05 mm.
Slot -Spezifikationen Kreuzung: Schlitzbreite {{{0}}. 5mm ~ 2 mm, Tiefe 0,3 mm ~ 1,5 mm (Zeichnung oder Standardnummer muss bereitgestellt werden).
Flat Head Chamfer: Der Standard ist 0. 2mm × 45 Grad, der auch gemäß der Situation eingestellt werden kann.
3. Prozessanforderungen
Oberflächenbehandlung: Der Standard ist ein helles Polieren, optionale Sandstrahlen oder eine Passivierungsbehandlung.
Notch -Verarbeitung: Laserschnitt oder Präzisionsmahlen, um sicherzustellen, dass keine Grat und Symmetrie weniger als oder gleich 0. 02mm.
Wärmebehandlung: Lösungsbehandlung oder niedrige Temperaturglühungen werden entsprechend den Bedürfnissen ausgewählt.
4. Leistungsüberprüfung
Drehmomenttest: Kreuzschlitze müssen einem Anziehungsdrehmoment von mehr als oder gleich 1,5 n · m standhalten (einstellbar nach Größe).
Geradheit: weniger als oder gleich 0. 03mm/100mm.
5. Markierung und Verpackung
Markierung: Lasermarkierung (das Material, die Chargennummer und die verwendete Position müssen ausgehandelt werden).
Verpackung: Anti-Rust-Papier + Schaumkasten, 100 ~ 500 Stück pro Box (anpassbare Menge).
6. Zusätzliche Dienstleistungen
Testbericht: Geben Sie die Größe, das Material und die Härte von Härtenprüfberichten an.
Proben: 3 ~ 5 Proben werden vorgenommen, nachdem eine Kaution von 30% im Voraus gezahlt wurde und nach Bestätigung die Massenproduktion durchgeführt wird.
7. Hinweise: Detaillierte Zeichnungen oder 3D -Modelle (Schritt/IGS -Format) sind erforderlich. Wenn keine Parameter angegeben werden, werden sie gemäß den allgemeinen Industriestandards implementiert.
Diese Art von PIN erreicht ein Gleichgewicht zwischen der Positionierung von hoher Präzision, einer bequemen Wartung und der Anpassungsfähigkeit der Umwelt durch die Kombination von strukturellen Design und Materialeigenschaften. Es ist eine effiziente Lösung für die mechanische Übertragung und Verbindung.
