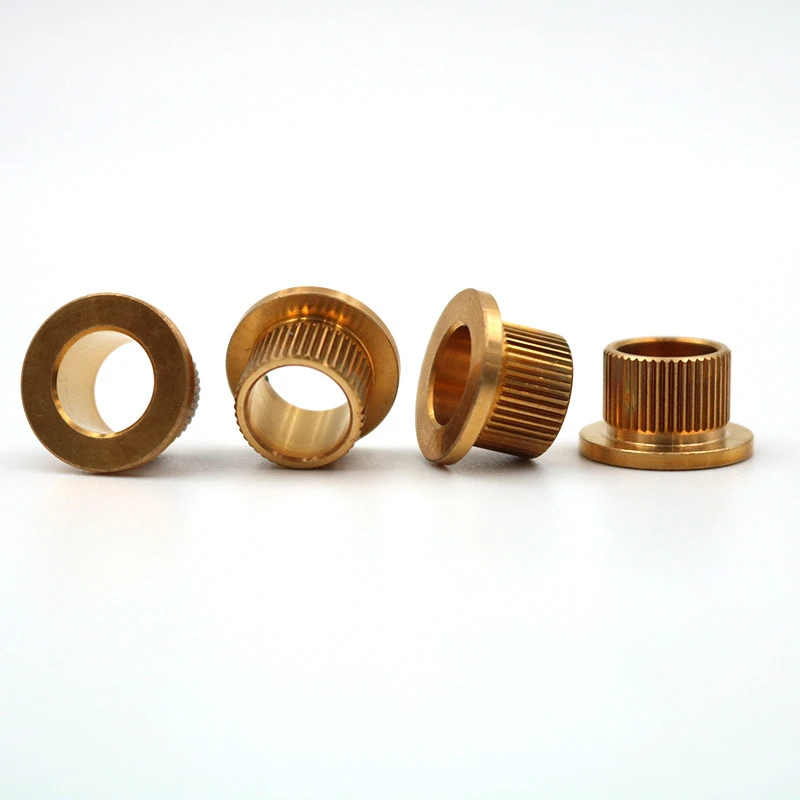

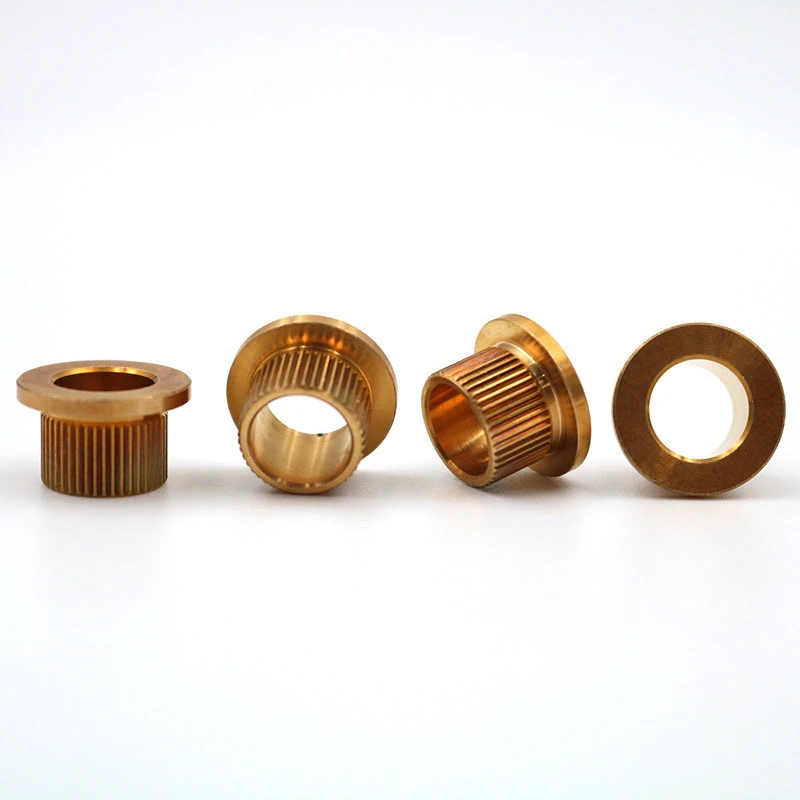

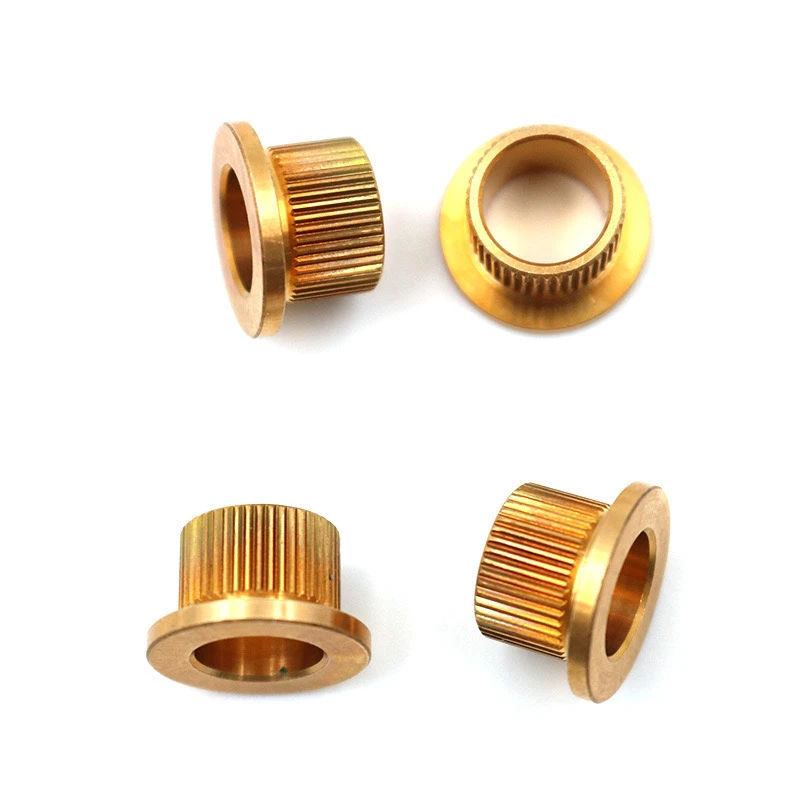

Ein Messing -Roller -SchrittDer Flanch -Rivet ist ein speziell gestalteter Niet
1. Kernparameteranpassungsanforderungen
Materialspezifikationen
Material: H62 oder H65 Messing, Blei Messing C3604 kann auch ausgewählt werden, um die Schnittleistung zu verbessern
Härte: HRB 55-75, Wärmebehandlungsstatus muss gekennzeichnet werden
Zugfestigkeit: Mehr oder gleich 300 mPa, die militärische Note erfordert mehr oder gleich 400 mPa
Strukturabmessungen
Schritt Design: Kopfdurchmesser d =1.5-2.0 × Stabdurchmesser D, Schritthöhe H =0.3-0.5 D.
Knurling Typ: Mesh Knurling, Zahnheiz 0.6-1.2 mm
Flanschkante: 45-Grad-Schub oder R0.2-Filet (Anti-Burr)
Oberflächenbehandlung
Beschichtung: Optionale Nickel-, Zinn- oder Passivierungsbehandlung
Besondere Anforderungen: Chemische Nickelbeschichtung eignet sich für Szenarien mit hoher Korrosionsbeständigkeit
II .Schlüsselpunkte der Prozesskontrolle
Kaltköpfe bilden das Leben größer oder gleich 500, 000 mal, Koaxialität: weniger oder gleich 0,05 mm
Ritterverarbeitung: Radialdruck: 3-5 kN, Doppelrad-Knurling-Maschine
Teststandards
Schlüsselelemente: Kopfkreislauf weniger als 0,1 mm, Knurling -Zahnprofil -Integrität größer oder gleich 90%
Stichprobenplan: GB/T2828.1 II Level AQL1.0
III . Anwendungsanpassungsvorschläge
Arbeitsbedingungen Matching
Vibrationsumgebung: Es wird empfohlen, Zacken auf der Rückseite des Flansches hinzuzufügen
Leitfähige Anforderungen: Priorisieren Sie die nicht plierende Passivierungsbehandlung
Installationsanleitung
Berechnung der Nietenkraft: f =0.6 × σb × as (σb ist die materielle Stärke, ebenso wie Querschnittsfläche)
Board -Loch -Toleranz: H11 -Stufe Matching wird empfohlen
IV . benutzerdefinierten Serviceprozess
Technisches Docking
Erforderlich, um zu liefern:
Baugruppen-Querschnittsdiagramm (Markierung des Materials und Dicke benachbarter Teile)
Umwelttestbericht (wie Anforderungen an Salzspray -Test)
Zitatzyklus
Geben Sie innerhalb von 3 Tagen eine Lösung an (weniger als 1, 000 Stücke)
Schimmelpilzgebühr: ￥ 800-2, 000 (kann im Einheitspreis enthalten sein)
Liefergarantie
Bericht über die Größe des ersten Stücks, einschließlich 3D-Scandaten)
Chargengarantie (einschließlich Materialspektrumanalyse)
V . Gemeinsame Ausfallvermeidung
Knurling und Saste: Erhöhen Sie die Tonhöhe auf mehr als 1,0 mm
Flanschriss: Steuern
Galvanische Korrosion: Vermeiden Sie direkten Kontakt mit Aluminiumlegierung
Diese Lösung berücksichtigt sowohl die Machbarkeit als auch die Anwendungszuverlässigkeit der Herstellung, und die Parametergewichte können gemäß den spezifischen Arbeitsbedingungen . angepasst werden. Es wird empfohlen, eine Beispiel -Testinstallation bereitzustellen, um die Anpassungsfähigkeit .} zu überprüfen}}}
Dieses Design erreicht ein Gleichgewicht zwischen Funktionalität, Zuverlässigkeit und Prozesskosten durch die koordinierte Optimierung von Materialien und Strukturen und ist für die Präzisionsanordnung an kleinen und mittelgroßen Geräten geeignet . geeignet
