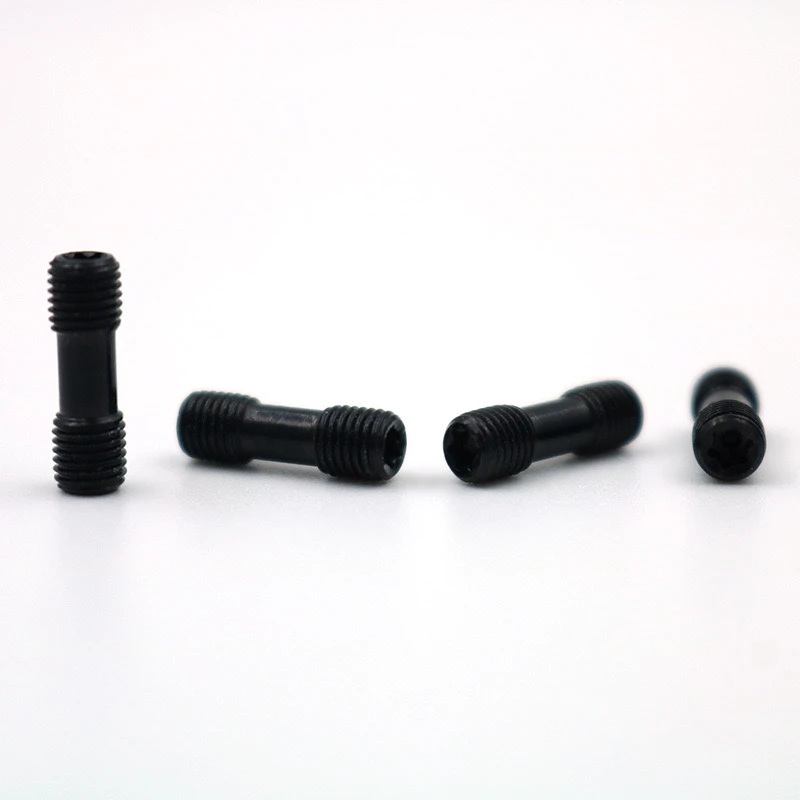

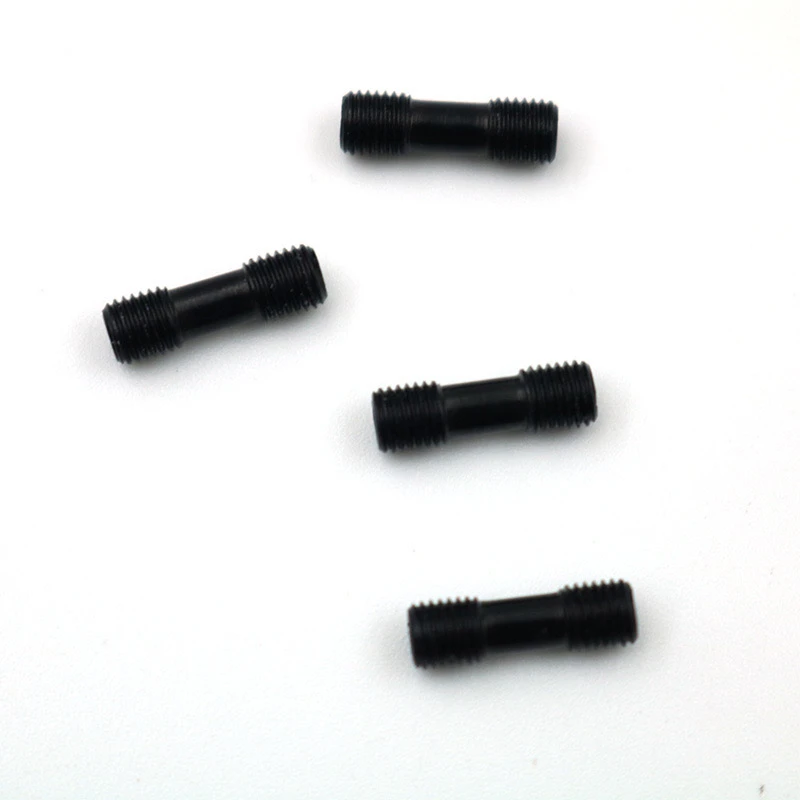

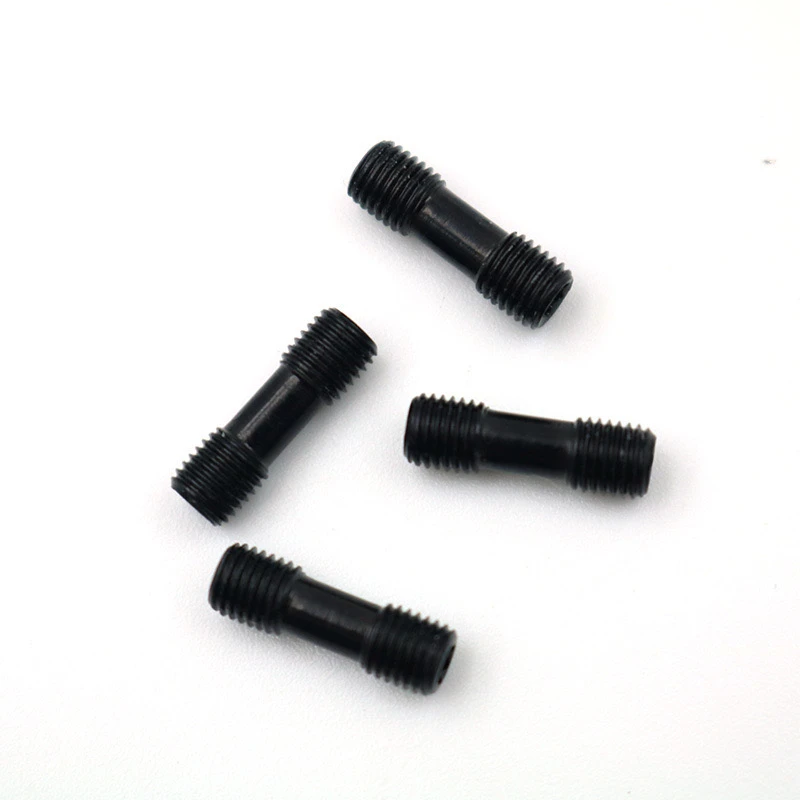

Der nicht standardmäßigeDoppelkopfschrauben(M5/M6/M8) In den 12,9-Level-CNC-Werkzeug-Tool-Tool-Balkenzubehör befinden sich hochfeste Befestigungselemente, mit denen das Werkzeugpolster oder die Klinge repariert werden. Das Folgende sind die Anpassungsangelegenheiten.
1. Grundparameter
Material: Legierungsstahl 42CRMO oder SCM440, Wärmebehandlung HRC38-42, Oberflächennitring oder Nickelbeschichtung (rostsicher + Verschleiß-resistent).
Stärke Note: 12,9 Klasse.
Threadspezifikation: Doppelköpfiger reduzierender Faden; Die Rotationsrichtung muss angegeben werden; Der Standard ist rechtshändig.
Gesamtlänge: Angeordnet nach der Symbolleistenstruktur.
2. Strukturdetails
Kopfdesign: Ein Ende mit internem Sechseck oder externem Sechseck, das andere Ende ohne Kopf oder zylindrischer Führer.
Übergangsbehandlung: Fadenwurzel -R -Winkel größer oder gleich 0,2 mm (Spannungskonzentration reduzieren).
Schlüsselabmessungen: Effektive Gewindelänge, polierter Stabdurchmesser.
3. Prozessanforderungen
Thread-Genauigkeit: 6G-Klasse (GB/T 197-2018), Überprüfung der Gewindeanzeige qualifiziert.
Konzentrik: Doppel-End-Gewinde-Koaxialität unter oder gleich 0,05 mm, sicherstellen Sie die Baugruppe ohne Ablenkung.
Oberflächenbehandlung: Schwärzung/Dacromet -Plattierung, Korrosionsbeständigkeit größer oder gleich 500 -Stunden -Salzspray -Test.
4. Teststandards
Mechanische Eigenschaften: An jeder Probenstapel wird Zugtest durchgeführt.
Fehlerkennung: Magnetpartikelfehlerdetektion (keine Risse, Schlackeneinschlüsse und andere Defekte).
Assembly -Test: Simulieren Sie die tatsächlichen Arbeitsbedingungen der Werkzeugleiste, wiederholen Sie die Demontage und die Montage 10 -mal, ohne zu rutschen.
5. Verpackung und Lieferung
Rostbesichtige Verpackung: Vakuumbeutel + rostes Papier, 100 Stück/Schachtel (mit Materialberichtetikett).
Lieferzyklus: 3-5 Tage für Proben (können beschleunigt werden), 15-20 Tage für Chargen.
6. besondere Bedürfnisse
3D -Zeichnungen können zur Bestätigung bereitgestellt werden, und es werden Berichte über Materialspektrumanalysen unterstützt.
Kleine Chargenreihenfolge (größer oder gleich 50 Stück), nicht standardmäßige Beschichtung (z. B. Teflon), wird akzeptiert.
HINWEIS: Es wird empfohlen, eine Symbolleiste -Schnittstelle oder -probe bereitzustellen, um die Anpassung der Schraube und der Klinge/Werkzeugleiste zu gewährleisten.
Durch das obige Design erreicht die nicht standardmäßige doppelte Schraube ein Gleichgewicht zwischen hoher Festigkeit, hoher Anpassungsfähigkeit und langer Lebensdauer bei der CNC-Bearbeitung und ist ein wichtiger funktioneller Teil, um die Genauigkeit und Effizienz der Bearbeitung zu gewährleisten.
