Abstandshalter aus SMT-Stahl

Abstandshalter aus SMT-Stahl



SMT-Stahlabstandshalter sind kompakte Befestigungselemente, die speziell für die PCB-Montage (Printed Circuit Board) entwickelt wurden und für moderne elektronische Geräte mit hoher -Dichte geeignet sind. Ihre leichte Bauweise und der minimale Platzbedarf erfüllen die strengen Montageanforderungen von Präzisionselektronikprodukten und machen sie zu zentralen kleinen Hardwarekomponenten in verschiedenen Unterhaltungselektronik-, Industriesteuerungsgeräten und Kommunikationsprodukten.



Die Abstandshalter bestehen aus Edelstahl und sind verzinnt-, um eine hervorragende Leitfähigkeit, Lötbarkeit und Korrosionsbeständigkeit zu gewährleisten. Ihre oberflächenmontierte Struktur (SMT) ermöglicht das direkte Reflow-Löten auf der Leiterplattenoberfläche und bietet Vorteile wie einfache Installation, hohe Automatisierung und Kostenreduzierung.

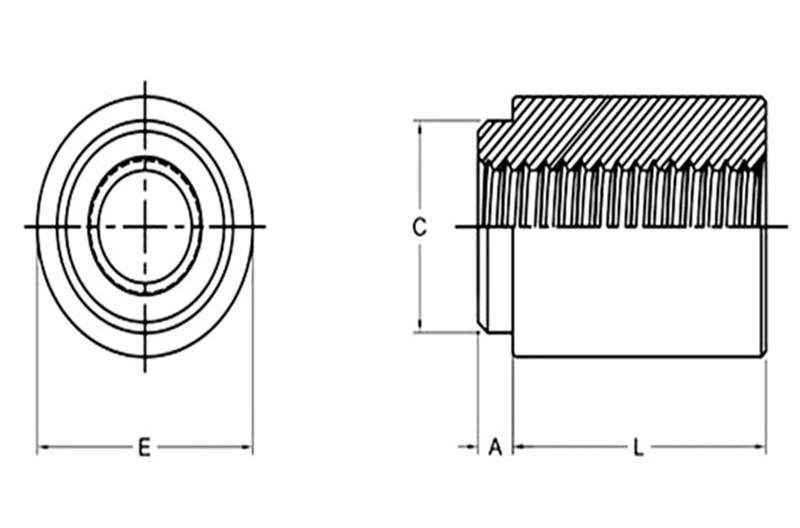

Gewindegröße	Durchgangslochgröße +0.004 -0.003	Typ		Gewinde- oder Tru-Hole-Code	Länge „L“ ±0,13 (Längencode in Millimetern)					Min. Blechdicke	Ein Max.	C max.	E		H Nom.	Lochgröße im Blatt +0.003 -0.000	Min. Dist. Loch zu C/L oder Kante
		Befestigungsmaterial											Ref.	±.005
		Stahl	Messing
M2x0.4	-	SMTSO	-	M2	2	3	4	6	10	1.53	1.53	3.6	-	5.56	-	3.73	6.2
M2.5x0.4	-	SMTSO	SMTSOB	M25	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
M3x0.5	-	SMTSO	SMTSOB	M3	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
M3.5x0.6	-	SMTSO	SMTSOB	M35	2	3	4	6	10	1.53	1.53	5.28	-	7.14	-	5.41	7.77
M4x0.7	-	SMTSO	SMTSOB	M4	2	3	4	6	10	1.53	1.53	6.22	-	8.74	-	6.35	9.37
-	3.1	SMTSO	SMTSOB	3.1	2	3	4	6	10	1.53	1.53	4.09	-	5.56	-	4.22	6.2
-	3.6	SMTSO	SMTSOB	3.6	2	3	4	6	10	1.53	1.53	5.28	-	7.14	-	5.41	7.77
-	4.2	SMTSO	SMTSOB	4.2	2	3	4	6	10	1.53	1.53	6.22	-	8.74	-	6.35	9.37











Über Zeyao

Zeyao verfügt über 19 Jahre Erfahrung in der Forschung und Entwicklung sowie in der Produktion von Verbindungselementen, wobei der Schwerpunkt auf der Produktion von Schrauben, Präzisionsbeschlägen, SMT-Stahlscheiben und bearbeiteten Teilen liegt. Unsere Fabrik verfügt über mehr als 160 fortschrittliche Produktionsmaschinen, die mit kompletten Kaltstauch-, Dreh-, Gewindeschneid- und Nietsystemen sowie automatischen Prüfsystemen ausgestattet sind und eine monatliche Produktion von mehr als zehn Millionen Stück erbringen und problemlos die Anforderungen großer -Volumenaufträge erfüllen.



Wir unterstützen OEM/ODM-Anpassungsdienste und können nicht{0}standardmäßige Anpassungen auf der Grundlage von Kundenzeichnungen, -spezifikationen oder -mustern anbieten und bieten eine vollständige{1}Prozesslösung von der Formenentwicklung, dem Prototyping, der Kleinserie bis zur Massenproduktion.



OEM/ODM-Anpassung

Wir unterstützen verschiedene kundenspezifische Spezifikationen und Strukturen, darunter:



Anpassbare Höhe, Außendurchmesser und Innendurchmesser



Wählbare Materialien (Messing, Edelstahl, Aluminiumlegierung)



Anpassbare Oberflächenbehandlungen (Verzinnen, Vernickeln, Schwarzbeschichten, Vergolden)



Anpassbare Zugfestigkeits- und Korrosionsbeständigkeitswerte



Anpassbare Logo-, Verpackungs- und Band- und Rollenspezifikationen



Unterstützt Mustertests und kleine -Batch-Testproduktionen



Unterstützt die OEM-Verarbeitung basierend auf Zeichnungen und Formenanpassungen



Benötigen Sie einen hochwertigen, reflowlötbaren-SMT-Stahlabstandshalter, der für die automatisierte Produktion geeignet ist? Dann kontaktieren Sie uns jetzt!

Jetzt kontaktieren



FAQ

F: Können Sie SMT-Stahlabstandshalter anpassen?

A: Ja, wir unterstützen OEM/ODM-Anpassungen.

F: Was ist die Mindestbestellmenge?

A: Wir akzeptieren Käufe in kleinen Mengen. Die konkrete Menge kann mit uns besprochen werden.

F: Gibt es Rabatte für Großeinkäufe?

A: Für den Kauf großer Mengen sind gestaffelte Preise verfügbar.

F: Haben Sie Proben?

A: Wir können Muster nach Ihren Anforderungen anfertigen; Sie müssen eine Mustergebühr zahlen.

F: Werden meine Konstruktionszeichnungen vertraulich behandelt?

A: Ja, wir werden eine Vertraulichkeitsvereinbarung unterzeichnen.
