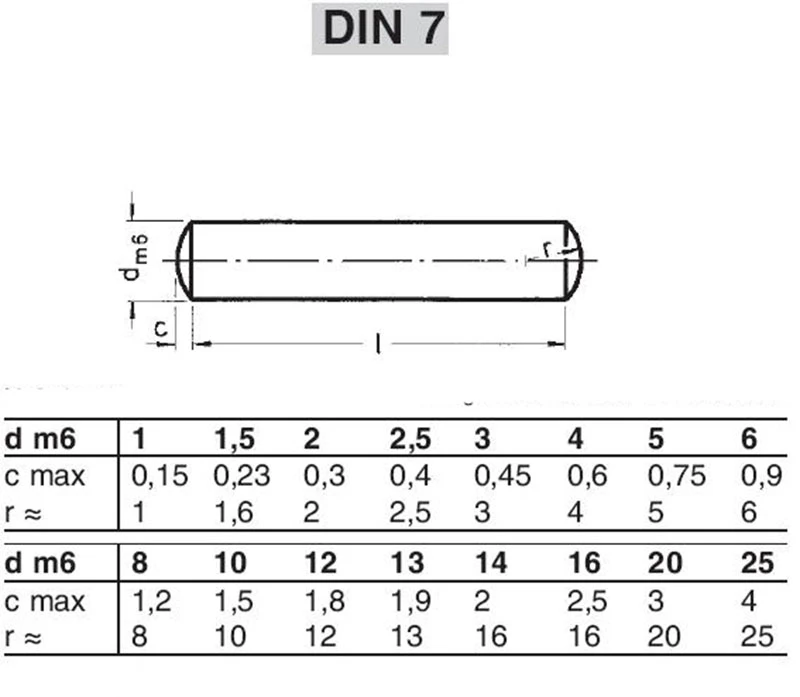

DIN7 Edelstahl -Dübelstift



Dübelstifte (Ausrichtungsstifte / Fixierstifte)

Dowel -Stifte, auch als Ausrichtungsstifte oder Fixiernadeln bezeichnet, sind Komponenten, die Werkstücklöcher verwenden, um die Freiheitsgrade eines Objekts einzuschränken. Sie steuern die lineare Bewegung entlang der X-, Y- und Z -Achsen sowie die Rotationsbewegung um diese Achsen, wodurch alle sechs Freiheitsgrade einschränkt. In Formen werden Dübelstifte hauptsächlich zwischen befestigten Schrauben verwendet, um die Positionsgenauigkeit zu gewährleisten. Sie werden hauptsächlich für die Versammlung ausgerichtet, können aber auch als Verbindungen, Überlastungsscheranschlüsse in Sicherheitsvorrichtungen oder Anti-Löwening-Mechanismen dienen. Die Grundtypen umfassen zylindrische Stifte und sich verjüngende Stifte.

Zylindrische Stifte gegen Verjüngungsstifte

Herstellungsprozessunterschiede

Zylindrische Stifte können vorbereitet werden, während sich die Verjüngungsstifte in der Regel individuell anpasset.

Anwendungen

Zylindrische Stifte sind für die hohe Präzisionspositionierung (vorgefertigte Löcher) geeignet und können Scherkräften widerstehen.

Tapierstifte werden häufig in Anwendungen verwendet, die eine häufige Demontage erfordern.

Funktionale Unterschiede

Zylindrische Stifte werden mit leichten Störungen in gerissene Löcher gedrückt, die mäßige Lasten tragen können. Um die Genauigkeit der Positionierung und die gemeinsame Stabilität aufrechtzuerhalten, wird nicht empfohlen. Sie werden hauptsächlich für die Ausrichtung verwendet, können aber auch als Verbindungsstifte oder Sicherheitsstifte fungieren.

Taper Pins verfügen über eine 1:50-Verjüngung, die selbstbewusste Eigenschaften, Genauigkeit mit hoher Positionierung und einfache Installation bietet. Die wiederholte Montage/Demontage hat einen minimalen Einfluss auf die Präzision. Sie werden hauptsächlich für die Ausrichtung verwendet, können aber auch als Verbindungsstifte dienen, die gedrungene Löcher erfordern.
