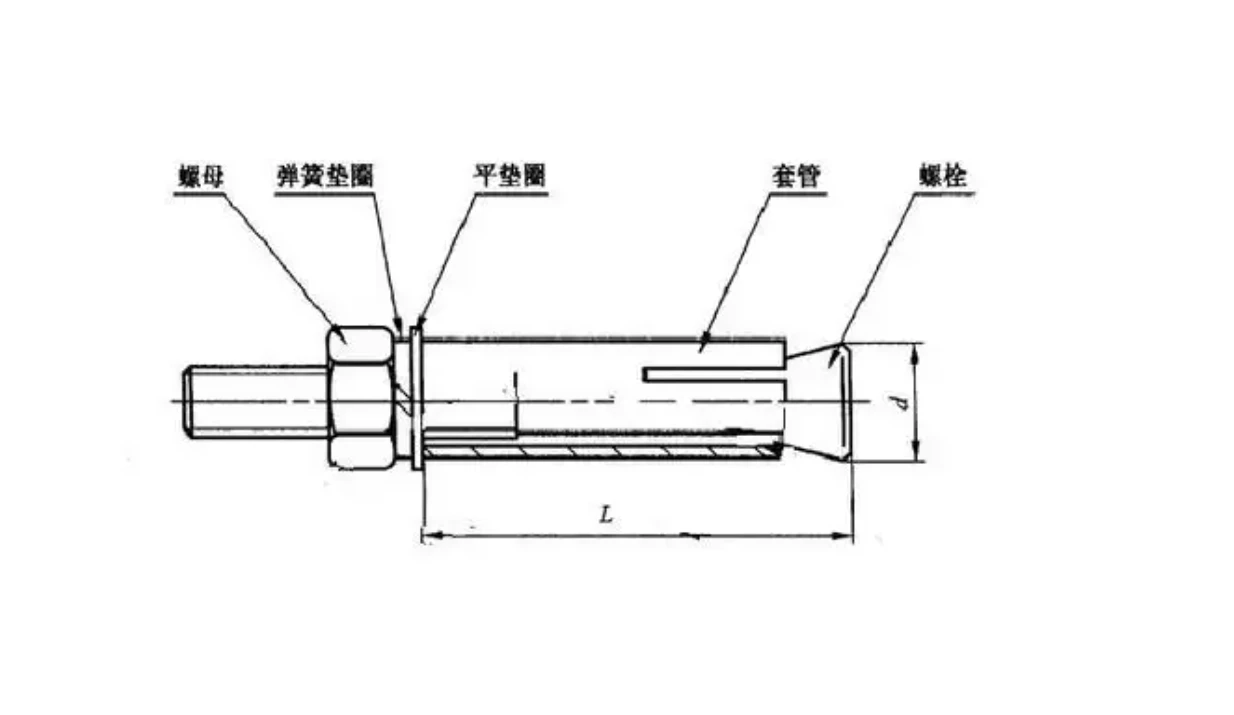

Expansionsschrauben bestehen normalerweise aus Bolzen, Expansionsrohre (oder Ärmeln), Muttern und Unterlegscheiben. Wenn die Schrauben festgezogen werden, erweitern sich die Expansionsrohre und erzeugen Reibung mit der Lochwand des Substrats, wodurch die Fixierung erreicht wird. Dies muss ausführlich erklärt werden, insbesondere im Prozess der mechanischen Expansion und Reibungsfixierung.
1. Kernprinzip: Mechanische Expansion und Reibungsfixierung
Die Expansionsschrauben erreichen die radiale Expansionskraft und Reibung zwischen der inneren Expansionsstruktur und der Lochwand des Substrats (wie Beton, Mauerwerk) ein Befestigung. Sein Aktionsprozess ist in die folgenden Schlüsselschritte unterteilt:
Vorabdraining
Bohren Sie ein Loch in das Substrat mit einem Lochdurchmesser, der etwas größer ist als der äußere Durchmesser des Expansionsrohrs (normalerweise 0.
Fügen Sie die Expansionsbaugruppe ein
Setzen Sie die Schraube, das Expansionsrohr (Hülle) und die Nussbaugruppe der Expansionsschraube vertikal in das Loch ein.
Sich festziehen, um die Expansion auszulösen
Wenn die Mutter oder Schraube gedreht ist, wird die Schraube nach außen gezogen, wodurch das Ausdehnungsrohr (hauptsächlich eine geteilte Metallhülle) unter der Extrusion des konischen Kopfes radial ausdehnt und fest in die Lochwand passt.
Reibungsschloss wird gebildet
Die Kontaktfläche zwischen dem Expansionsrohr und der Lochwand erzeugt eine große statische Reibung, und der Expansionsdruck führt dazu, dass das Grundmaterial lokal komprimiert wird
3. Expansionstyp und anwendbare Szenarien
1. Typ Mechanischer Expansionstyp
Prinzip: Fixierung wird durch physikalische Drücken des Expansionsrohrs erreicht.
Gemeinsame Typen:
Split -Expansionsschrauben (wie gewöhnliche Expansionsschrauben): Geeignet für dichte Substrate wie Beton und feste Ziegel.
Anker -Expansionsschrauben: Mit internen Gewindehülsen, die zum Aufhängen schwerer Objekte (wie Klimaanlagen, Regale) verwendet werden.
Belastungskapazität: Die Zugfestigkeit einer einzelnen M10 -Expansionsschraube in C25 -Beton ist größer oder gleich 10 Kn, und der Scherwiderstand ist größer oder gleich 15 Kn.
2. Typ Chemischer Verankerungstyp
Prinzip: Injizieren chemischer Klebstoff (Epoxidharz\/Polyester) und bilden nach der Heilung eine integrale Bindung mit dem Substrat und der Schraube.
Vorteile: Geeignet für Substrate mit niedrigem Strich wie hohle Ziegel und belüftete Beton mit starkem Schwingungsbeständigkeit.
Installationsschritte: Bohren → Reinigung → Injektion → Schraubeneinfügung → Aushärten (normalerweise 24 Stunden).
3.. Hochleistungs-Expansionstyp
Prinzip: Verwenden Sie eine mehrstufige Expansionsstruktur (z. B. Expansionsblatt + Kegelhülle), um die Belastung zu dispergieren und die Ladungskapazität zu verbessern.
Anwendung: Brücken, Stahlkonstruktionsworkshops und andere Szenen, die den Aufprall oder zyklischen Belastungen standhalten müssen.
und deformiert und bildet einen bidirektionalen mechanischen Anker.
