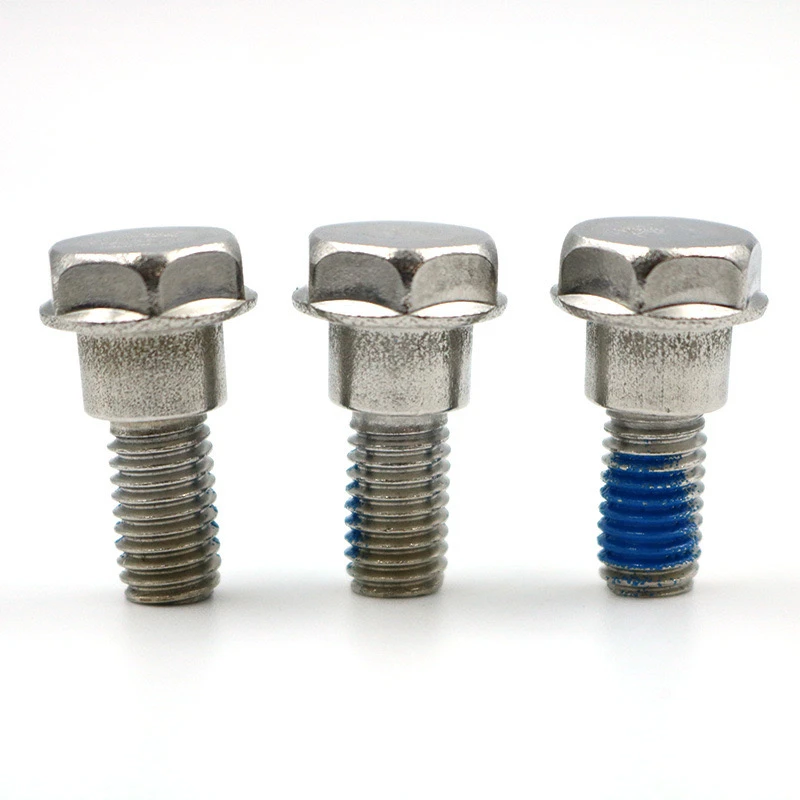

Dersechseckige MaschinengewindeschraubeMit einer Stiefscheibe und der Einsatz ist ein multifunktionaler Befestigungselement. Unten finden Sie eine Anleitung für die Verwendung.
Die hexagonale Maschinengewindeschraube mit einer Stiefwaschmaschine und einem Einsatz (M3-M6) ist ein multifunktionaler Befestigungselement, der mehrere funktionale Elemente integriert:
Sechseckiger Kopf: Mit Werkzeugen leicht zu festziehen
Unterlegscheibe: Integriertes Design verhindert den Waschbeckenverlust
Stiefungsdesign: Bietet eine präzise Positionierung
Maschinengewinde: Geeignet für Metall zu Metallverbindungen
Anti-Schlupf-Klebstoff: Vorbeanspruchter Anti-Loosing-Kleber an den Fäden
Anweisungen
1. Vorbereitung
Bestätigen Sie die Materialien der zusammengefügten Teile (empfohlen für Metall-Metall-Verbindungen)
Überprüfen Sie, ob die Abmessungen der Gewindeloch den Standard erfüllen (M3 Basisloch φ2.5, M4 -Basisloch φ3.3, M5 -Basisloch φ4.2, M6 Basisloch φ5.0)
Bereiten Sie geeignete Werkzeuge vor (Open-End-Schraubenschlüssel oder Steckdose)
2. Installationsverfahren
Ausrichtung Installation: Setzen Sie die Schraube vertikal in das Verbindungsloch ein.
Erstes Anziehen: Manuell an 2-3-Kurven, um die ordnungsgemäße Einbindung des Fädens zu gewährleisten.
Endgültige Festung:
Verwenden Sie einen Drehmomentschlüssel, um den empfohlenen Wert festzuziehen.
Empfohlenes Drehmoment: M3 (1,5-2 N · m), M4 (3-4 N · m), M5 (6-8 N · m), M6 (10-12 N · m).
Überprüfen Sie, ob die Dichtung vollständig an den angeschlossenen Oberflächen sitzt.
3. besondere Überlegungen
Aktivieren von Anti-Losending-Klebstoff: Lassen Sie nach dem Anziehen 1-2 Stunden für den Anti-Loosing-Klebstoff, um vollständig zu heilen.
Wiederverwendbarkeit: Die Entfernung wird nicht mehr als dreimal empfohlen, da der Anti-Loosing-Effekt abnimmt.
Schrittanmeldung: Der Schritt sollte das Loch im ersten Feld vollständig durchdringen.
Anwendungsszenarien
Präzisionsinstrumente: Verwenden Sie den Schritt für eine präzise Positionierung.
Vibrationsumgebungen: Das Anti-Löwening-Design verhindert das Lockern.
Multi-Panel-Verbindungen: Integrierte Dichtungen sorgen für eine gleichmäßige Druckverteilung.
Außenausrüstung: Anti-Loosing-Eigenschaften passen sich an Temperaturschwankungen an.
Wartung und Demontage
Wenden Sie während der Demontage ein Drehmoment von 20% an, das während der Installation verwendet wird. Wenn die Klebstoffschicht stark geheilt ist, erhitzen Sie sie lokal auf 80-100 Grad, um sie zu erweichen. Reinigen Sie den verbleibenden Klebstoff nach der Demontage aus den Gewindelöchern.
Häufige Problemlösungen
Problem: Die Schraube bleibt zur Hälfte des Anziehens stecken
Lösung: Die Fäden für fremde Materie abschrauben und inspizieren. Erzwingen Sie die Schraube nicht ein.
Problem: Waschmaschine dreht sich nicht
Lösung: Dies ist ein normales Designmerkmal. Stellen Sie sicher, dass die Kontaktfläche zwischen der Waschmaschine und dem Werkstück während des Ziehens stationär bleibt.
Problem: Reduzierter Anti-Loosing-Effekt
Lösung: Gewindedichtungsmittel (wie Loctite 243) kann hinzugefügt werden.
Die ordnungsgemäße Verwendung dieser multifunktionalen Schraube verbessert die Montageeffizienz und die Verbindungszuverlässigkeit erheblich. Es eignet sich besonders für präzise mechanische Verbindungen, die Anti-Losierung, Positionierung und Druckverteilung erfordern.
Durch seine integrierte Struktur und die verbesserte Anti-Loosing-Technologie löst diese Schraube das Lockerproblem herkömmlicher Schrauben in vibrierenden Umgebungen und verbessert gleichzeitig die Effizienz und Zuverlässigkeit der Baugruppe. Es ist eine ideale Befestigungslösung für Präzisionsindustrieanwendungen.
