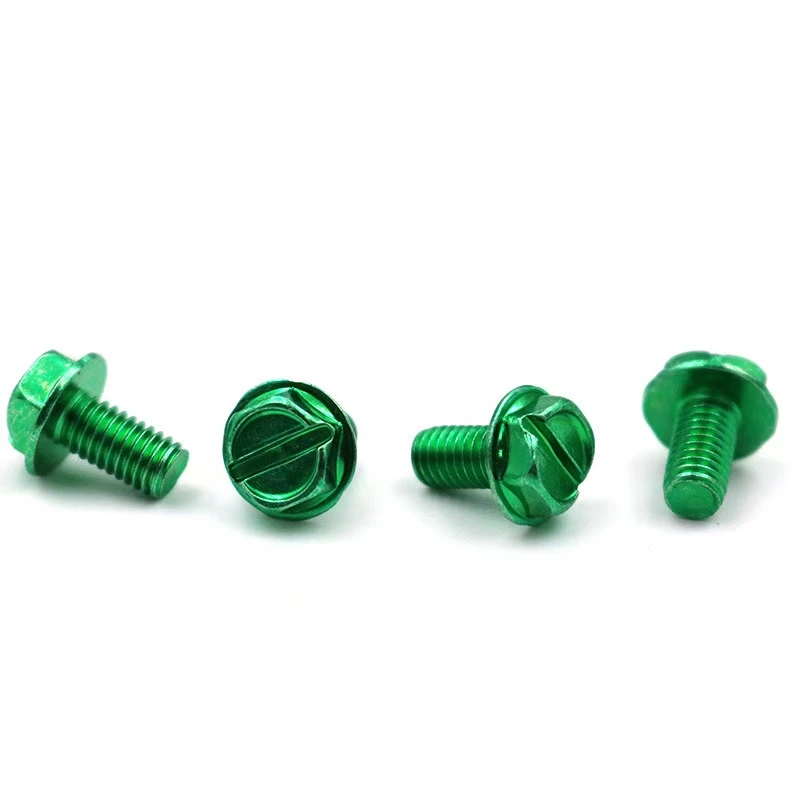

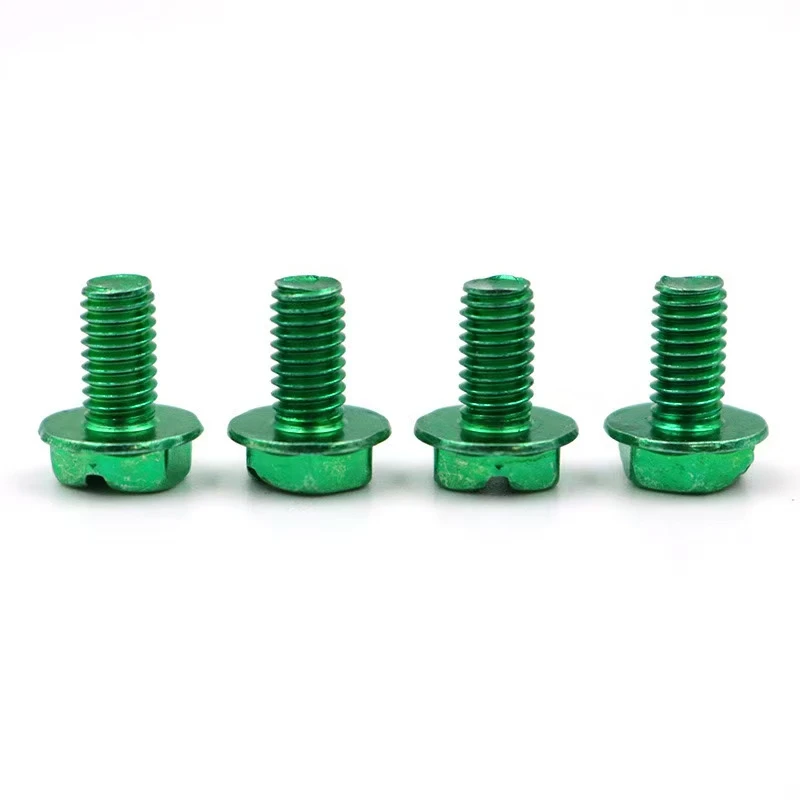

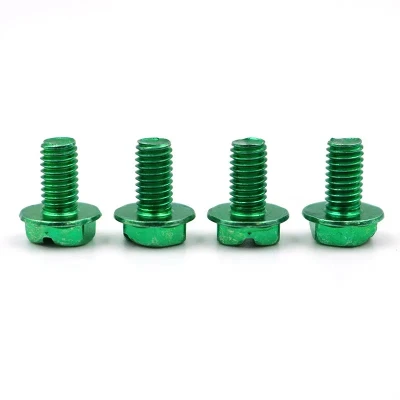

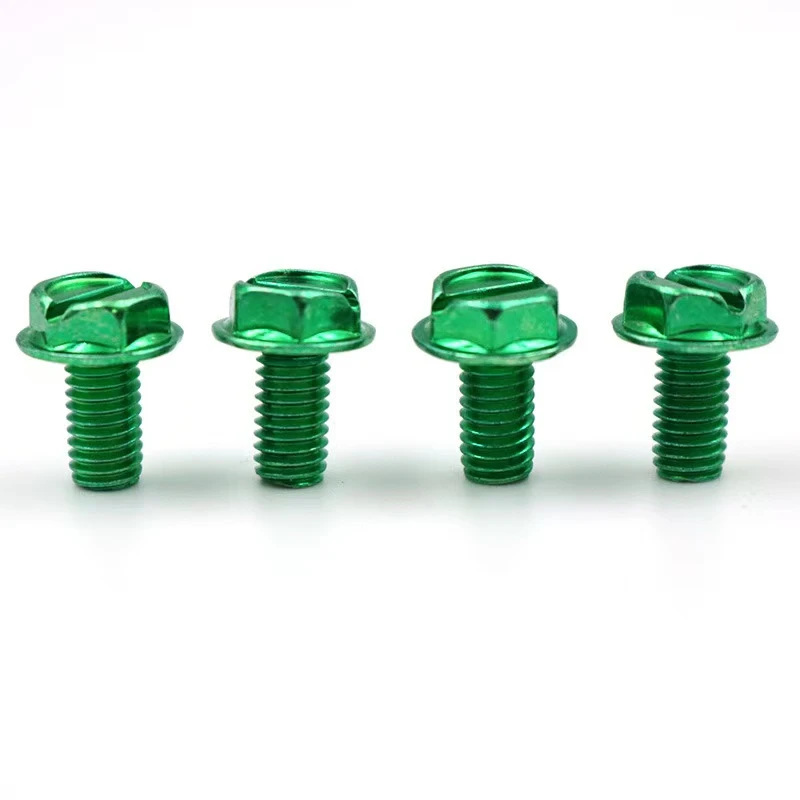

8-32 10-24 externes Hexagon Slotted Green Zink Grounding Screw. Eine Erdungschraubenist eine spezifische Spezifikationsspezifikationsschraube, die hauptsächlich zum Erdung elektrischer Geräte oder Metallstrukturen verwendet wird. Das Folgende ist eine Einführung in den Gebrauch, das durch Anwendungsszenario, Ausgleich von Details und wichtigen Punkten organisiert ist.
I. Schraubenspezifikationen
8-32: ANSI-Nummer, Größe 8 Schraube, 32 Gewinde pro Zoll.
10-24: Größe 10 Schraube, 24 Gewinde pro Zoll.
Grüne Zinkbeschichtung: Rost - und Korrosion - resistant, für feuchte oder im Freien geeignete Umgebungen geeignet.
Strukturelle Merkmale
Externer Sechskantkopf: Kann mit einem Schraubenschlüssel oder einer Steckdose festgezogen werden, wobei ein hohes Drehmoment liefert.
Schlitzschlitz: kompatibel mit Schraubendrivers, geeignet für den Raum - eingeschränkte Anwendungen.
Ii. Anwendungen
Elektrische Erdung: Anschluss von Geräten mit den Erdungsscheiben/Leitern.
Metallstruktur Erdung: Blitzschutz Erdungssysteme für Brücken, Türme und andere Strukturen.
Elektronische Geräte: Das Anbringen von PCB -Erdungsanschlüssen erfordert die Verwendung von Waschmaschinen.
III. Installationsschritte und wichtige Punkte
1. Vorbereitung
Werkzeugauswahl: hexagonaler Schraubenschlüssel (schnelles Anziehen) oder flach - Blattschraubendreher (feine Einstellung).
Drehmomentschlüssel (Standarddrehmoment ist in kritischen Situationen erforderlich, z. B. ungefähr 5,6 n · m für 8-32 Schrauben).
Oberflächenvorbereitung: Entfernen Sie Öl und Oxid von den Kontaktflächen, um die Leitfähigkeit zu gewährleisten.
2. Installationsverfahren
Bohren und Tippen: 8 - 32: Vordring ein Loch mit einem Durchmesser von ungefähr 3,5 mm (#29 Drillbit); 10-24: ca. 4,1 mm Durchmesser (#25 Drillbit). Verwenden Sie den entsprechenden Tippen zum Tippen, um eine vertikale Position beizubehalten.
Schraubenfixierung: Setzen Sie den Erdungsanschluss in das Loch ein und ziehen Sie mehrere Gewinde manuell an, um das Kreuzung von Kreuz zu vermeiden. Ziehen Sie schließlich mit einem Werkzeug fest, um sicherzustellen, dass zwischen dem Terminal und der Kontaktfläche keine Lücke besteht.
Sicherung: Fügen Sie eine Federscheibe oder eine Thread -Sperre hinzu (für die Vibration - Anfälligkeiten).
3. Vorsichtsmaßnahmen
Helfer Risiko: Die grüne Zinkbeschichtung kann sich aufgrund von Rupperque schälen, was die Korrosionsbeständigkeit beeinträchtigt.
Leitfähigkeitsüberprüfung: Testen Sie den Bodenwiderstand nach der Installation (empfohlen weniger als oder gleich 1 ω).
Regelmäßige Inspektion: In feuchten Umgebungen prüfen Sie jährlich Rost.
Iv. Gemeinsames Problem - Lösen von Problemen
Stripped Fadenbehandlung: Ersetzen Sie die Schraube durch eine größere Größe (z. B. wenn eine 8-32-Schraube strippierte Gewinde hat, eine 10-24-Schraube verwenden) oder verwenden Sie eine Reparaturhülle.
Rostentfernung: Sprühen Sie sie mit dem Lockern von Agenten ein und nehmen Sie sie 10 Minuten lang ein, bevor Sie fortfahren.
V. Auswahlempfehlungen
8-32: Leichte Geräte, dünne Platten (1-2 mm Dicke).
10 - 24: Schwere Schränke, Hochvibrationsumgebungen (z. B. Generator Erdung).
Die obigen Schritte stellen die sichere Installation der Erdungsschraube sicher, sodass sowohl die elektrische Sicherheits- als auch die mechanische Festigkeit sicherstellen. Die detaillierten Anweisungen müssen gemäß bestimmten Betriebsbedingungen angepasst werden.
Durch das obige Design schlägt diese Art von Schrauben einen Gleichgewicht zwischen elektrischer Sicherheits- und mechanischer Zuverlässigkeit und macht sie zu einer effektiven, standardisierten, standardisierten Komponente in Erdungssystemen.
