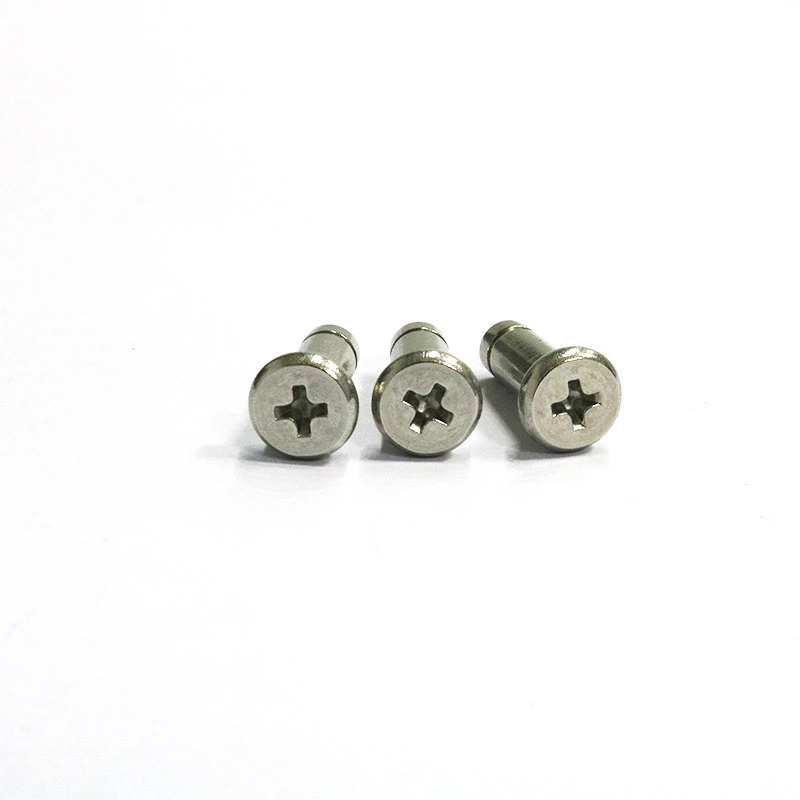

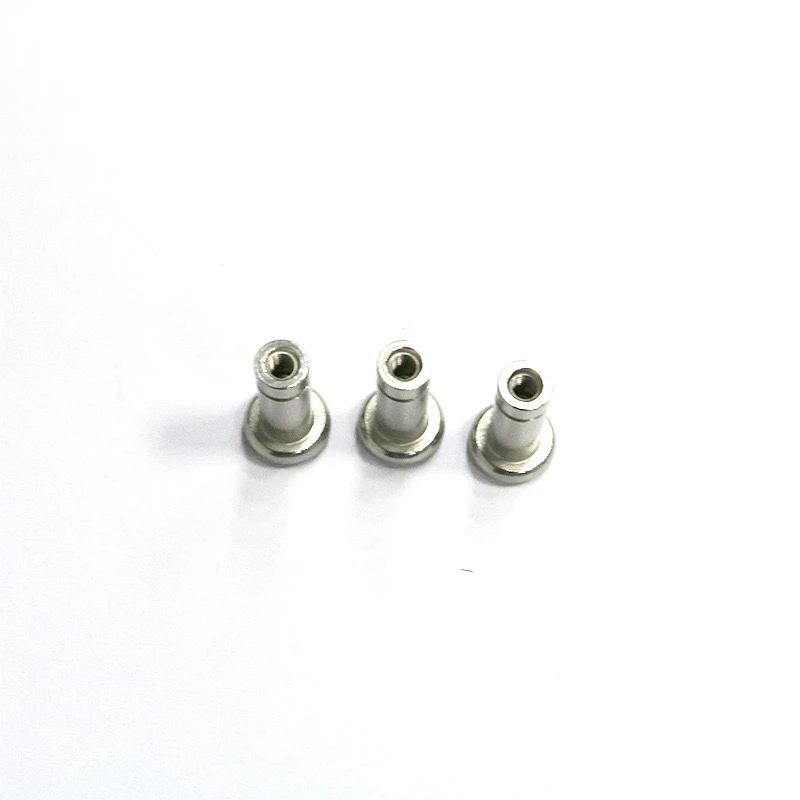

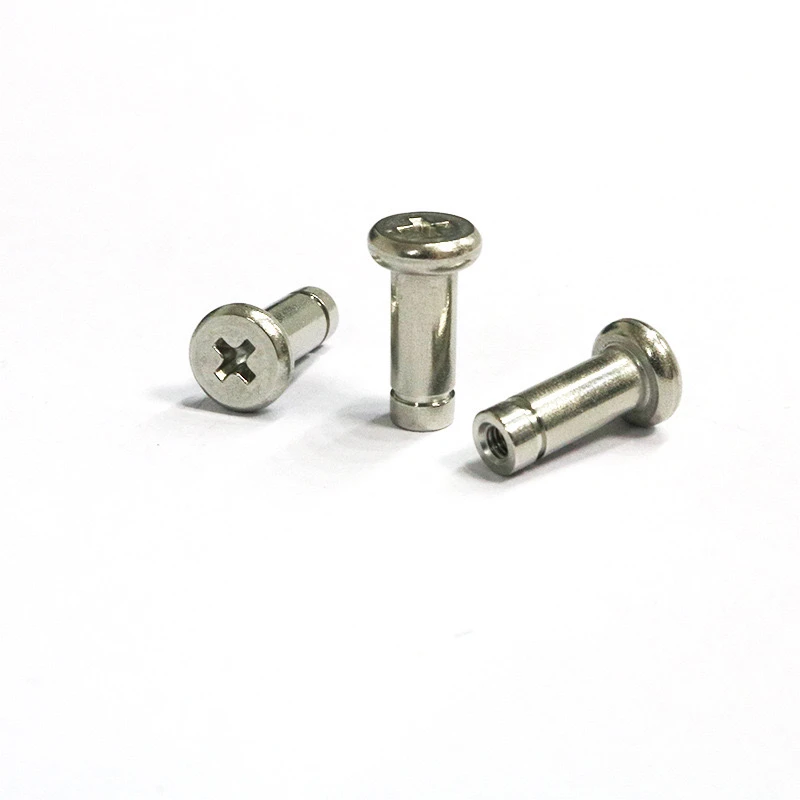

Das Folgende ist eine detaillierte Anleitung zur VerwendungEdelstahl 304Cross Flat Head Slotted Pins/Pins/Circlip-Lokalisierungsstufen (zylindrisch, Größen M3-M10), kategorisiert nach Anwendungsszenario.
I. Produktübersicht
Material: a 2 304 Edelstahl, korrosionsbeständig, für feuchte, saure und alkalische Umgebungen geeignet.
Merkmale
Cross Head: Kann mit einem Phillips-Schraubendreher mit einem rutschfesten Design installiert werden.
Slotted: Der Schlitz wird verwendet, um ein Circlip zu installieren, wodurch axiale Verschiebung verhindert wird.
Zylinder mit einfachem Stangen: Präzisionsgeeignetes Loch für die Positionierung oder Verbindung.
Häufige Größen: M3, M4, M5, M6, M8, M10 (optional).
Ii. Kernanwendungen
Standortnadeln: Wird zum Ausrichten mechanischer Komponenten (wie Formen und Getriebe) verwendet, um sie durch eine Interferenzanpassung zu sichern.
Beispiel: Drücken Sie einen M6 -Pin in ein Grundloch und befestigen Sie dann eine Abdeckplatte, um die Konzentrik zu gewährleisten.
Wellenfixierung: Wird als rotierende Welle verwendet, mit einem Circlip am Ende, um Folgen zu verhindern.
Strukturverbindung: Muttern ersetzen Schrauben, die für Anwendungen geeignet sind, die eine häufige Demontage erfordern.
III. Installationsschritte
1. Grundlegende Installation (kein Circlip)
Werkzeuge: Phillips Schraubendreher, Gummihammer.
Verfahren:
A. Reinigen Sie das Loch, um sicherzustellen, dass es frei von Grat ist.
B. Richten Sie das Loch aus und schrauben Sie den Stift manuell hinein, bis es vollständig im Kreuzschlitz sitzt.
C. Mit einem Schraubendreher festziehen (Referenzdrehmoment: M3 ≈ 0,5 n · m, M8 ≈ 10 n · m).
2. Circlip Installation (Anti-Rutsch-Design)
Werkzeuge: Circlip -Zange, Bremssättel.
Schlüsselschritte:
A. Messen Sie den Durchmesser des Stiftschlitzes und stimmen Sie dem entsprechenden Circlip (z. B. M5 -Pin mit 5 mm Circlip) an.
B. Setzen Sie den Stift in das Loch ein und verwenden Sie die Circlip -Zange, um das Circlip in den Schlitz zu stecken.
C. Überprüfen Sie, ob das Circlip vollständig im Steckplatz sitzt, um eine Lockerung zu verhindern.
3.. Interferenzgeeignete Installation
Anwendung: hohe Präzisionspositionierung (z. B. Lagersitz).
Verfahren:
Machen Sie den Lochdurchmesser auf 0,01-0,03 mm kleiner als der Stift.
Bauen Sie mit einer Pressein- oder Gefriermethode (Schrumpfung des Stifts) zusammen, um eine durch den Aufprall verursachte Verformung zu vermeiden.
Iv. Vorsichtsmaßnahmen
Auswahlempfehlung: 316 Edelstahl wird für feuchte Umgebungen bevorzugt. Dynamische Belastungen erfordern eine Scherfestigkeitsüberprüfung.
Installation Tabos: Nicht übertorque, da dies dazu führen kann, dass die Kreuzpause abgestimmt ist.
Die Circlip -Öffnung sollte den Bewegungspfad vermeiden, um ein versehentliches Schnäppchen zu verhindern.
Wartung: Überprüfen Sie regelmäßig die Circlip-Elastizität und schmieren Sie mit WD-40, wenn Rost auftritt.
V. Gemeinsame Problemlösungen
Problem 1: Lose Stift.
Lösung: Verwenden Sie einen anaeroben Klebstoff oder ersetzen Sie den Stift durch eine größere Größe (z. B. M4 bis M5).
Problem 2: Circlip Distached.
Lösung: Überprüfen Sie die Kerbe auf Verschleiß und ersetzen Sie sie durch ein dickeres Circlip.
Vi. Anwendungsbeispiel
M3/M4: Positionierungsschaltplatten für Präzisionsinstrumente.
M6/M8: Agrarmaschinenscharniere und Förderbandrollenmontage.
M10: Anschlüsse mit schwerer Ausrüstung, mit doppelten Stützfedern zum Vibrationsschutz.
Durch die ordnungsgemäße Auswahl und die richtige Installation bietet dieser Pin -Typ eine sehr zuverlässige mechanische Verbindung und Positionierung.
