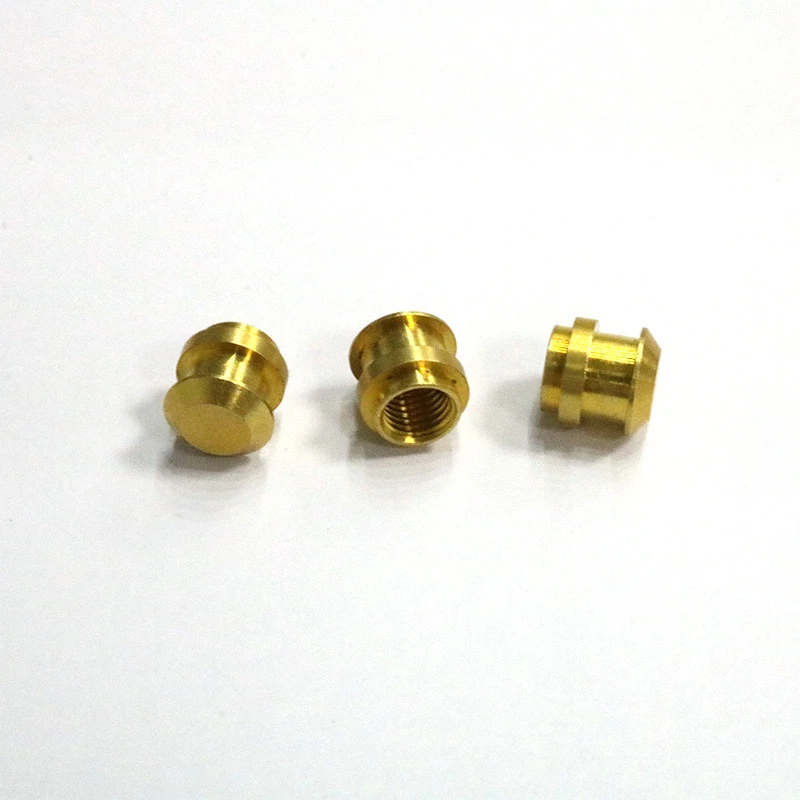

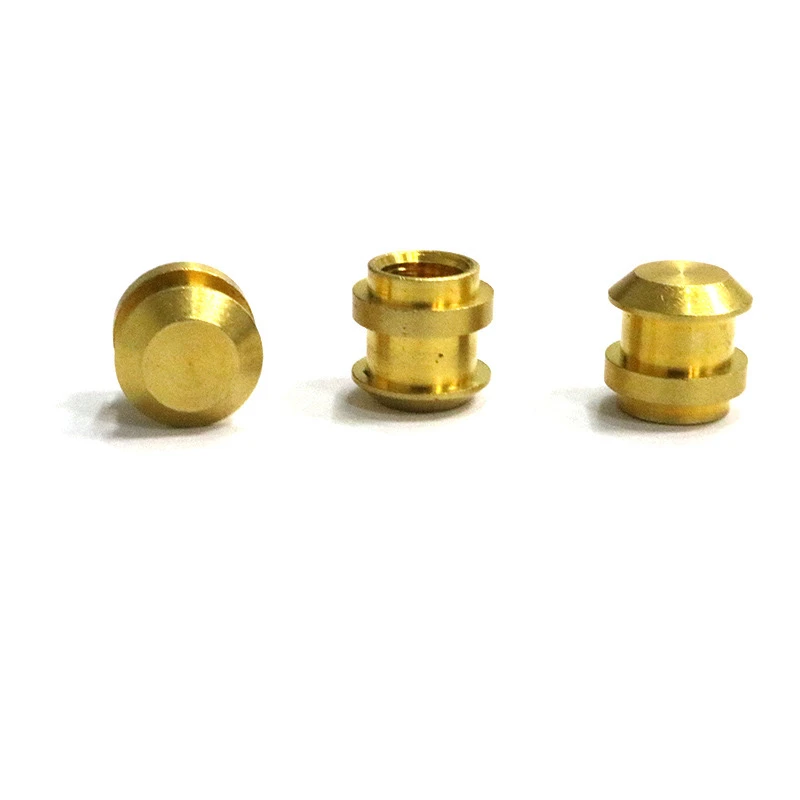

Kupfermuttersäule (auch als Kupferstift bezeichnet, Gewindekupfersäule) ist ein Metallanschluss mit internen und externen Gewinnen, die normalerweise in elektronischen Geräten, mechanischen Strukturen oder Kunststoffteilen verwendet werden, um Strom zu reparieren, zu stützen oder zu leiten. Im Folgenden finden Sie die Verwendung und Vorsichtsmaßnahmen der Kupfermuttersäule:
1. Häufige Arten von Kupfermuttersäulen
Durch den Lochtyp: Es gibt Fäden innen und außen und laufen durch die gesamte Spalte.
Blindloch -Typ: Es gibt nur ein Ende mit inneren Fäden und das andere Ende ist geschlossen.
Drücken Sie einen Typ: In Kunststoff- oder Metallsubstrat eingebettet durch Druck eingebettet.
Schweißtyp: Das Substrat durch Schweißen befestigt (wie Löten, Laserschweißen).
2. Installationswerkzeuge und -materialien
Werkzeuge: Electric Löteisen (zum Schweißen), heiße Presse, Crimpabelle, Schraubendreher, Schraubenschlüssel, Positionierungsbehandlung usw.
Hilfsmaterialien: Wärme leitendes Silikonfett (zur Wärmeableitung), Gewindekleber (um Lockerung zu verhindern), Reiniger (um Oxidschicht zu entfernen) usw.
3.. Installationsschritte
1. Drücken Sie die Methode (anwendbar für Kunststoffteile)
Schritte:
Vorbereiten Sie ein Loch auf dem plastischen Teil vor, das dem äußeren Durchmesser der Kupfermuttersäule übereinstimmt (der Lochdurchmesser ist etwas kleiner als der äußere Durchmesser der Nusssäule, um die Störungen zu gewährleisten).
Erheimen Sie die Kupfermuttersäule oder das Kunststoffloch (Heißdrückenmethode) und drücken Sie die Nusssäule mit einem Crimp -Werkzeug in das Loch.
Nach dem Abkühlen schrumpft der Plastik die Nusssäule.
Anmerkungen:
Steuern Sie die Temperatur, um die Verformung des plastischen Teils zu vermeiden.
Drücken Sie gleichmäßig ein, um zu verhindern.
2. Lötmethode (anwendbar für Metallsubstrate)
Schritte:
Reinigen Sie die Oberfläche der Substrat- und Kupfermuttersäule und entfernen Sie die Oxidschicht.
Verwenden Sie ein elektrisches Lötkolben- oder Reflow -Löten, um die Nusssäule auf dem Metallsubstrat mit Lötmittel zu fixieren.
Überprüfen Sie nach dem Abkühlen, ob die Lötverbindung fest ist.
Anmerkungen:
Kupfer führt schnell Wärme durch, so dass ein löttem Bügeleisen mit hoher Leistung erforderlich ist.
Vermeiden Sie das Löten, den Faden zu verstopfen.
3. Eingeschraubte Methode (eingebettete Installation)
Schritte:
Vorverarbeitungsgewindelöcher am Substrat (entsprechen den externen Fäden der Kupfermuttersäule).
Tragen Sie eine kleine Menge Gewindekleber auf und schrauben Sie die Kupfermuttersäule in das Substrat.
Nach der Heilung wird eine stabile Verbindung hergestellt.
Anmerkungen:
Verwenden Sie eine mäßige Menge von Fadenkleber, um das Eindringen in die internen Fäden zu vermeiden.
Halten Sie es vertikal, wenn Sie einschrauben, um Schäden an den Gewinnen zu vermeiden.
Iv. Vorsichtsmaßnahmen für den Gebrauch
Anti-Loosing:
Verwenden Sie in einer vibrierenden Umgebung Fadenkleber (z. B. Lautstärke) oder fügen Sie Federscheiben hinzu.
Leitende Anforderungen:
Stellen Sie bei der Leitfähigkeit sicher, dass die Kontaktoberfläche zwischen der Nusssäule und dem Substrat sauber ist, und tragen Sie bei Bedarf leitfähige Paste auf.
Korrosionsbeständigkeit:
In einer feuchten oder korrosiven Umgebung werden nickelgepattige oder verzinkte Kupfermuttersäulen bevorzugt.
Wärmedissipationsdesign:
Wenn Sie zur Wärmeableitung verwendet werden, tragen Sie thermisches Fett auf die Kontaktoberfläche auf und sorgen Sie für eine enge Passform.
Überlastung vermeiden:
Kupfer ist weich, und die Kraft muss beim Lagerdrehmoment kontrolliert werden, um das Gewindeschläger zu verhindern.
