1. Kernanpassungsparameter
Messingmaterialtyp: H59/H62, der Standard ist H62, da H62 eine höhere Duktilität aufweist
Optionale Oberflächenbehandlung: natürliches Polieren, Nickelbeschichtung, Goldbeschichtung

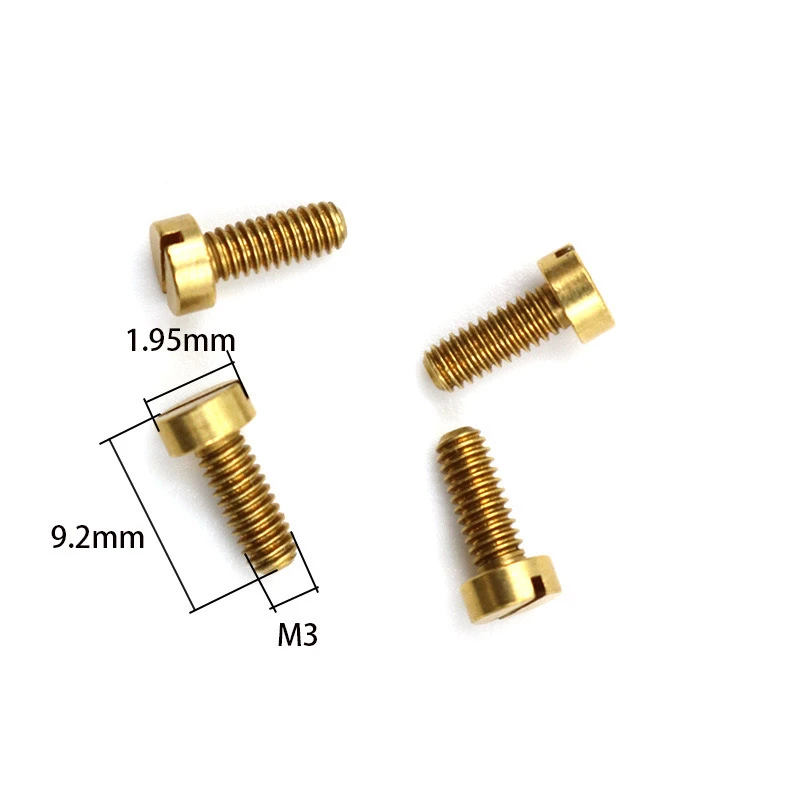

Abmessungen
Durchmesserbereich: M1 ~ M3, Unterstützung von 0,1 mm angepasst
Längenbereich: 2 ~ 20 mm, einstellbare Kopfdicke, Standard -Kopfdurchmesser=2 Times Fadendurchmesser
Rillenanforderungen
Schlitzbreite: 0,3 mm (M1) ~ 1,2 mm (M3)
Rillentiefe: 1/3 Kopfdicke kann auf 1/2 Anti-Slip-Zähne vertieft werden
2. Erweiterte Optionen
Sonderstruktur
Nicht standardmäßiger Kopftyp: flacher Kopf-/runder Kopf/Counterunk Head
Fadenstyp: Feine Tonhöhe/grobe Tonhöhe/selbstkippender Faden
Leistungsverbesserung
Salzspray -Test: 48 ~ 96 Stunden, kann ASTM nach Nickelbeschichtung, B633 Standard erreichen
Drehmomentanforderung: größer oder gleich 0,1n · m (M1) ~ 0,5 n · m (M3)
Logo und Verpackung
Kopflasermarkierung: Logo/Chargenzahl (Tiefe weniger als 0,05 mm)
Verpackungsmethode: Blasenschale (1000pcs/Tablett)/Roll (mit Klebstoff -Unterstützung)
III. Produktions- und Qualitätsinspektion
Prozessstandard
Toleranz: ± 0,02 mm (Durchmesser), ± 0,05 mm (Länge)
Fadenprüfung: Vollständige Inspektion von GO/No-Go-Anzeigen
Lieferzeit und Mindestbestellmenge
MOQ: 5000pcs (Standardmodell kann 1000 PCS S -Testreihenfolge akzeptieren)
Produktionszyklus: 7 ~ 15 Tage (nicht standardmäßiges Design + 3 Tage)
Zertifizierungsunterstützung a
ROHS/Reach -Bericht können bereitgestellt werden
Iv. Vorsichtsmaßnahmen
Entwurfsvorschläge
Es wird empfohlen, magnetische Werkzeuge mit Schrauben unter M1.4 zu verwenden
Die Nickelbeschichtung wird für Hochfrequenz-Demontage-Szenarien empfohlen
Risikowarnung
Messing hat eine geringe Härte (HV110-150) und ist nicht für ultrahohe Drehmomentszenarien geeignet
Spezielle Beschichtung ist in extremen Umgebungen erforderlich
Diese Lösung berücksichtigt sowohl technische Details als auch Beschaffungsentscheidungseffizienz und kann bestimmte Module entsprechend den tatsächlichen Bedürfnissen weiter vereinfachen oder erweitern.
