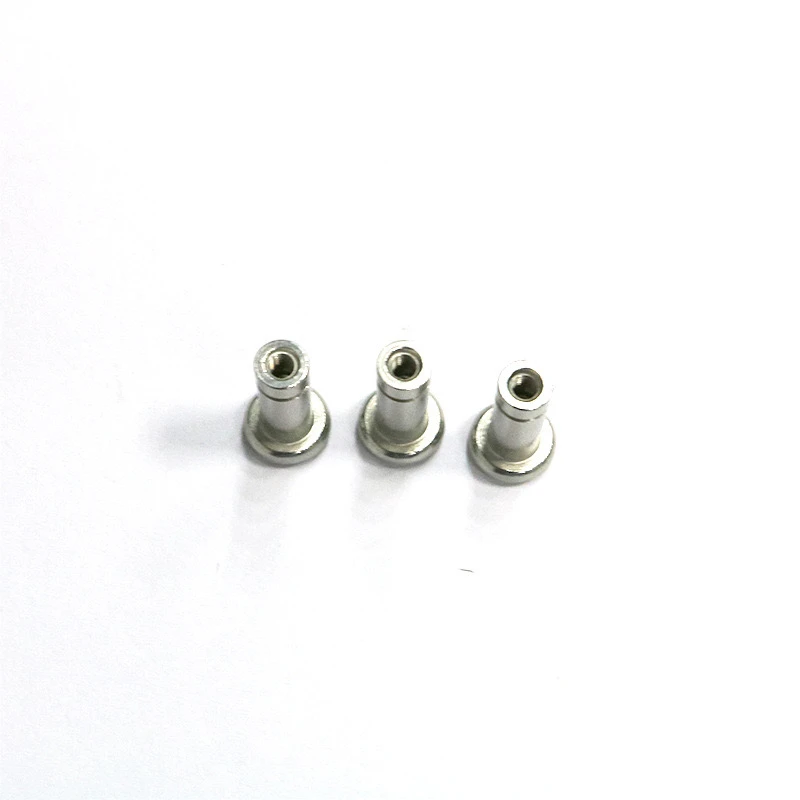

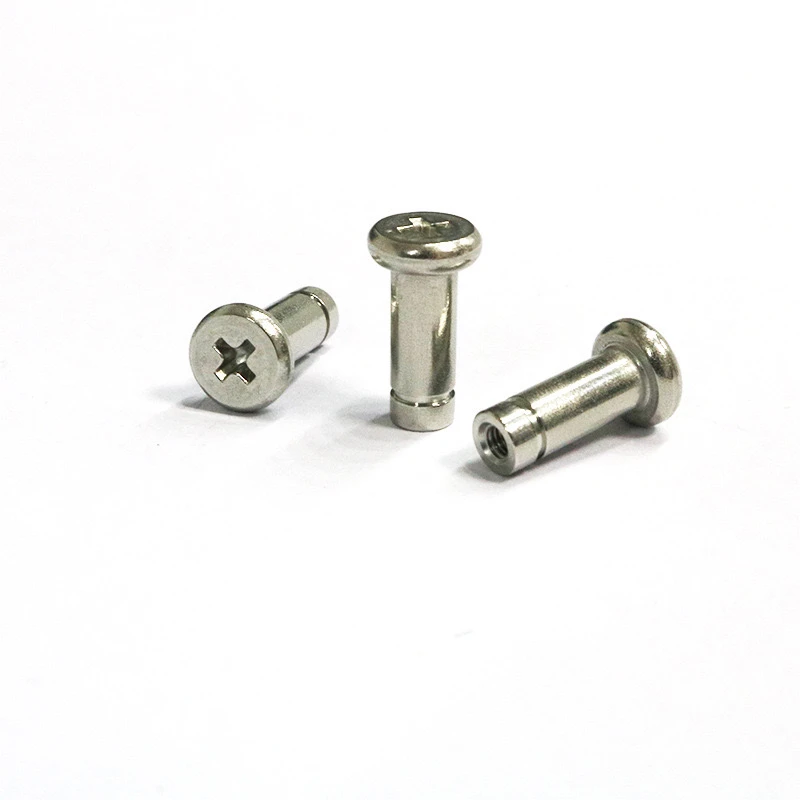

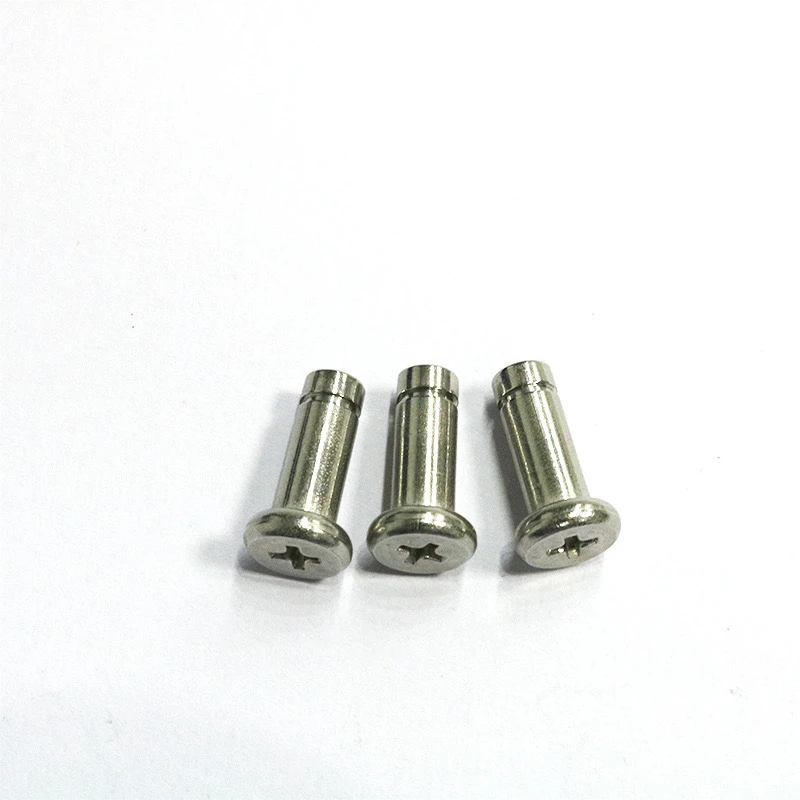

Edelstahl 304 Cross Head Slotted PinS/Pins (einschließlich Circlip -Lokalisierungsstifte/Zylinder) sind ein vielseitiger Befestigungselement mit den folgenden Kernfunktionen und -anwendungen.
I. Kernfunktionen
Mechanische Positionierung und Fixierung
Axiale Positionierung: Der zylindrische Teil der Pinpumpen mit dem Loch, um eine genaue Ausrichtung zwischen Teilen zu erreichen.
Radiale Fixierung: Das Circlip -Rillen -Design ermöglicht die Installation eines Circlip, um axiale Bewegungen zu verhindern, wodurch die Mutter zur Verriegelung ersetzt wird.
Anti-Rotation: Das Cross-Head- oder Slotted-Design ermöglicht die Anpassung der Werkzeuge, um das Lösen während der Verwendung zu verhindern.
Modulare Baugruppe: Standardisierte Abmessungen erleichtern das modulare Design von industriellen Geräten und erleichtern den schnellen Austausch und die Wartung.
Korrosionsresistenz und Haltbarkeit:304 Edelstahlist säure- und alkali-resistant, rostresistent und für die Verwendung in feuchten (z. B. Lebensmittelverarbeitung) oder chemischen Umgebungen geeignet.
Trag- und Scherfestigkeit
Die zylindrische Struktur hält radiale Belastungen und hohe Präzisionstoleranzen sorgen für eine Stabilität.
Ii. Funktionale Unterschiede zwischen Untermodellen
Modell Typische Anwendungen funktionaler Fokus
M3-M4: Elektronik, Präzisionsinstrumente (wie optische Geräte), Mikropositionierung, Lichtlastfixierung
M5-M6: Automatisierungsgeräte, 3D-Druckerkomponente, mittlere Ladungen, häufige Montage und Demontage
M8-M10: Schwermaschinerie, Sitzlagersitz, Widerstand mit hoher Scherkraft, Vibrationswiderstand
III. Wichtige Designmerkmale
Flat Cross Head: Das Drehmoment während der Installation problemlos aufweist und den Verschleiß auf der Werkstückoberfläche verringert.
Circlip Groove: standardisierte Rillenbreite, kompatibel mit gemeinsamen Kreischen.
Voller Thread/Halb-Thread: Die halb-betrügerische Version verbessert die Anleitung im Abschnitt Unhreeded, während die Version voller Thread eine flexible Anpassung bietet.
Iv. Auswahlüberlegungen
Lastkompatibilität: Der M10 kann dynamische Lasten> 500 kg und statische Lasten> 1 Tonne verarbeiten.
Umweltkompatibilität: 316 Edelstahl wird für Hochtemperaturumgebungen empfohlen, obwohl dies die Kosten erhöht, aber die Korrosionsbeständigkeit verbessert.
Genauigkeit der Rillentiefe: Ein Schlüsselparameter, der die sichere Installation des Circlip beeinflusst.
V. Typische Anwendungsfälle
Automatisierungshandbuch Schienen: M6 -Stifte + Circlips den Schieberegler.
Agrarmaschinenscharniere: M10-Nickelstifte widerstehen die Korrosion der schlammigen Wasser, und die Kreiser verhindern das Lösen.
Durch das obige Design erreicht dieser Befestigungselement ein Gleichgewicht zwischen Präzision, Stärke und Anpassungsfähigkeit, was es zu einer idealen Wahl für mechanische Übertragung und strukturelle Verbindungen macht.
