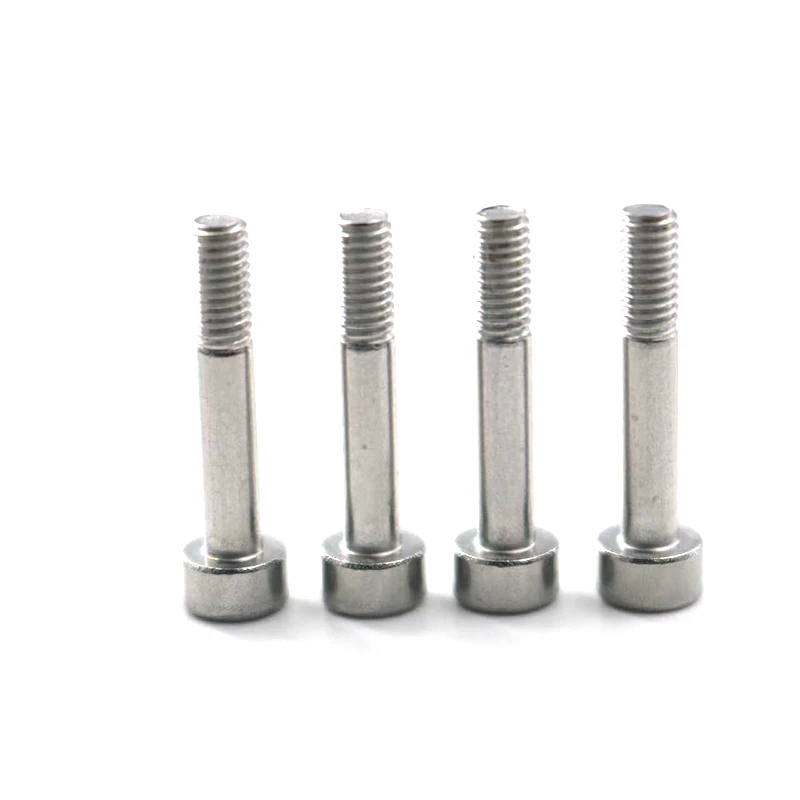

Der Cup - Head HexagonSteckschraubeMit einer halben - -Fadendesign ist ein üblicher mechanischer Befestigungselement. Das Folgende ist eine detaillierte Einführung in seine funktionalen Aspekte, die sich auf seine Kernfunktionen konzentrieren.
1.. Strukturelle Merkmale und funktionelle Positionierung
Cup - Kopfdesign: Bietet eine große Lageroberfläche, die Anziehungsdruck verteilt und für Anwendungen geeignet ist, die ein hohes Drehmoment oder eine Schwingung erfordern. Die flache Oberfläche des Kopfes reduziert den Vorsprung, wodurch ein ästhetisch ansprechendes Erscheinungsbild erzeugt wird und Kratzer verhindert.
Sechskantantrieb: Mit einem sechseckigen Schraubenschlüssel festgezogen, bietet er eine große Kontaktfläche, eine hohe Drehmoment -Getriebekapazität und ist weniger anfällig für Gewindeabstripe als Phillips oder geschlitzte Schrauben. Es erfordert eine Standardschlüsselgröße.
Hälfte - Thread -Design
Glattes Abschnitt ohne Thread: Verbessert den Scherwiderstand und eignet sich für Anwendungen, die eine Positionierung oder Ausrichtung erfordern, wodurch Fadenschäden an Paarungsteilen verhindert werden.
Teilweise Fadenabschnitt: Es ist nur ein Teil der Länge erforderlich, um die Kosten für die Verarbeitung von Gewinnen zu senken und das Risiko einer Schädigung weicher Materialien zu minimieren.
2. funktionale Vorteile der Kernvorteile
Hohe Drehmomentkapazität: Das hexagonale Antrieb und der Cup - Kopfdesign stehen den größeren Anziehungskräften aus und eignen sich für schwere Ausrüstung.
Genauige Positionierung: Der polierte Stababschnitt kann zur axialen Positionierung in ein vorgefertigtes Loch eingeführt werden, wodurch Fadenstörungen vermieden werden.
Anti - Lockering und Anti - Vibration: Die halbe - -Fadendesign kann mit Muttern oder Gewindedichtungen verwendet werden, um die Vibration - induzierte Lockerung zu reduzieren.
1. Typische Anwendungen
M3 (Licht - Last Präzisionsteile): Elektronische Gerätegehäuse, 3D -Druckerrahmen und kleine Sensormontage.
M4 (mittelgroße Last): Automatisierungsgeräte -Guide -Schienen, PCB -Montageklammern und mittelgroße Motormontierung von -.
M5 (höhere Belastung): Industrie -Roboterarmgelenke, hydraulische Ventilblöcke und schwere - -Antätigkeitsanordnung.
4. Schlüsselauswahlparameter
Material: Kohlenstoffstahl (verzinkt/geschwärzt), Edelstahl (A2-304/A4-316) und Titanlegierung (Luft- und Raumfahrt).
Gewindelänge: Die Hälfte - Gewindeschrauben sollten basierend auf der Klemmdicke ausgewählt werden.
Festigkeitsstufe: Zum Beispiel, Grad 8.8 (Kohlenstoffstahl) und A2-70 (Edelstahl), muss die Festigkeitsgrad mit den Lastanforderungen entsprechen.
5. Vergleich der Anwendbarkeit von Full - Gewindeschrauben
Teilweise - Gewindeschrauben werden bevorzugt, wenn für die Anleitung oder Positionierung ein reibungsloser Stababschnitt erforderlich ist (z. B. Hülsenmontage). Sie werden auch für Non - über - Lochbaugruppe bevorzugt, um zu vermeiden, dass das untere Thread (z. B. Blindlöcher) beschädigt wird.
