I. Zubehörübersicht
12. 9- Bolzen sind hochfeste Schrauben und für hochladige CNC-Bearbeitungsszenarien mit hoher Last geeignet.

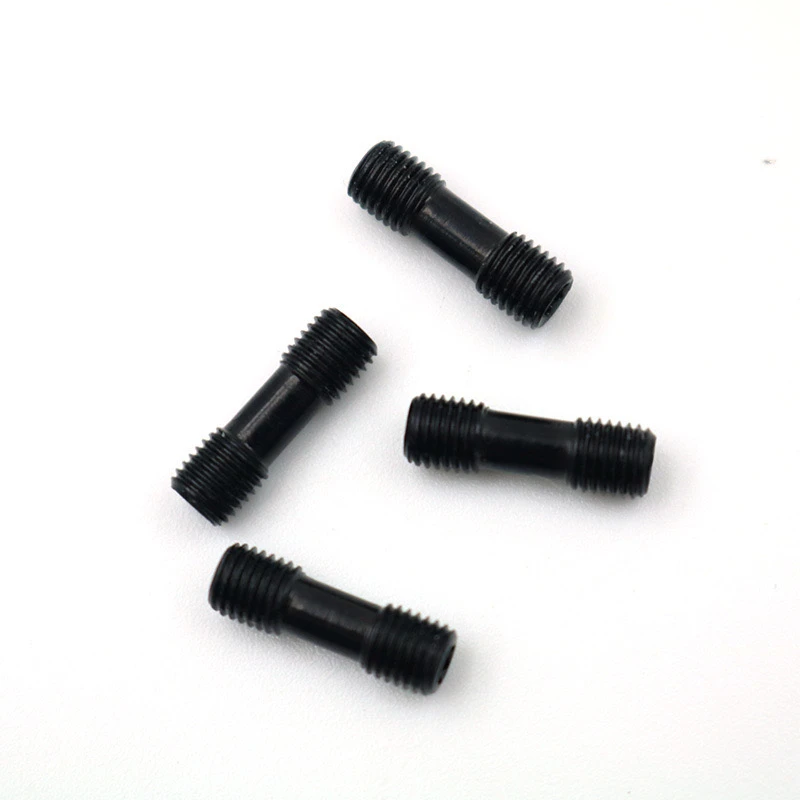

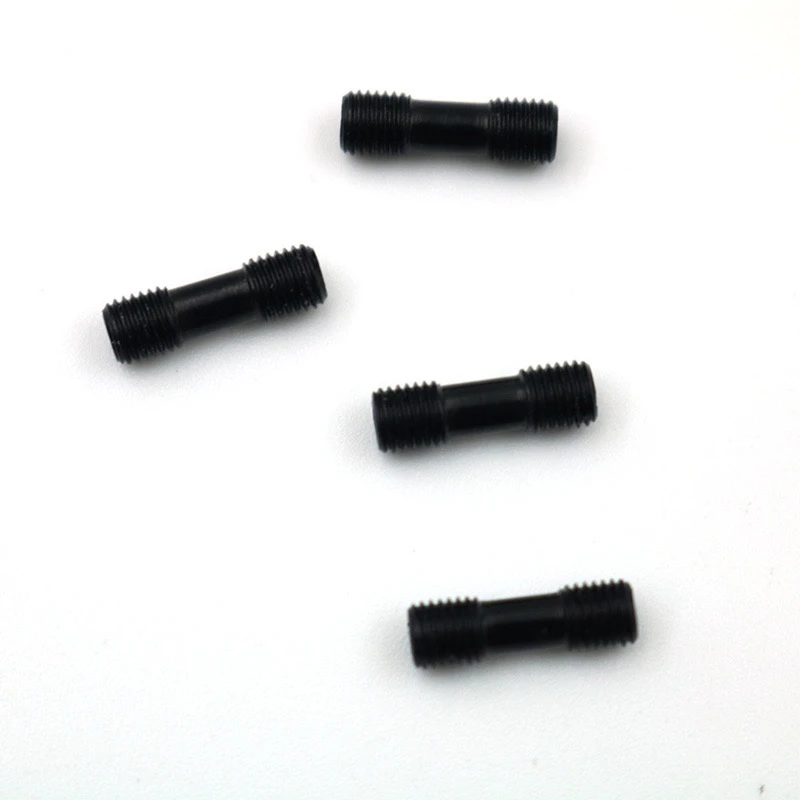

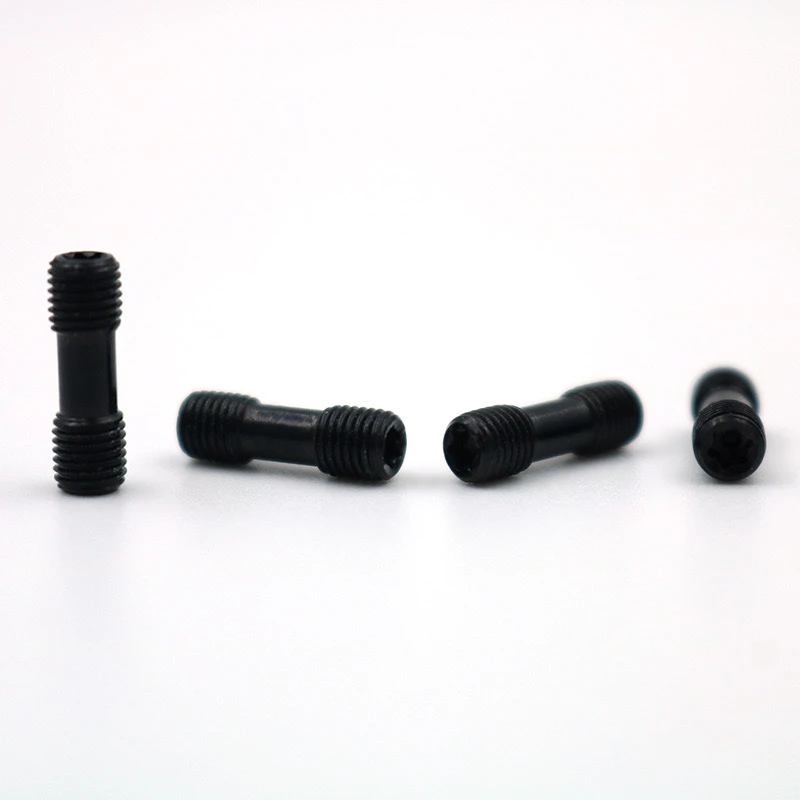

Nicht standardmäßiges Doppelkopfdesign: Fäden an beiden Enden, zum Anschließen der Schims und der Werkzeugleiste, geeignet für nicht standardmäßige oder Spezialgrößen-Werkzeugnuten.
Funktion des Shims: Stützen Sie die Klinge, verteilt die Schneidkraft und sorgen Sie für die Positionierung der Positionierung.
Ii. Nutzungsschritte
Vorbehandlung: Reinigen Sie das Loch, die Scheibe und die Schrauben des Werkzeugstangens, um Eisenanlagen oder Ölflecken zu vermeiden, die das Anziehen beeinflussen. Überprüfen Sie, ob der Faden intakt ist, um das Gewindeschläger zu verhindern.
Schraubenauswahl: Wählen Sie die entsprechende Schraube gemäß den Spezifikationen des Gewindelochs des Werkzeugstabs und der Shim aus.
Installationsschritte
Schritt 1: Schrauben Sie das kürzere Ende der Schraube in das Loch der Werkzeugstange ein, zeichnen Sie es manuell vor und ziehen Sie es mit einem Schraubenschlüssel auf ein Drehmoment von 70% an.
Schritt 2: Platzieren Sie die Scheibe, richten Sie das andere Ende der Schraube aus und schrauben Sie sie manuell in das Loch mit der Gittergewinde ein.
Schritt 3: Ziehen Sie mit einem Drehmomentschlüssel entsprechend dem Standard fest, um eine Überstiegs- und Fadenschädigung zu vermeiden.
Überprüfungsverbindung
Überprüfen Sie, ob der Shim dicht in die Laube passt, ohne zu zittern. Testen Sie die Werkzeugmaschine, um zu beobachten, ob beim Schneiden abnormale Rauschen oder Lockerheit vorhanden ist.
III. Vorsichtsmaßnahmen
Drehmomentkontrolle: Achten Sie darauf, dass Sie das Standarddrehmoment festziehen. Überlast kann einen Schraubenbruch oder eine Scheibeverformung verursachen.
Gewindeanpassung: Nicht standardmäßige Schrauben müssen sicherstellen, dass die Gewinde an beiden Enden die Lochpositionen vollständig übereinstimmen, um eine erzwungene Installation zu vermeiden.
Regelmäßige Wartung: Überprüfen Sie den Anziehungsstatus der Schrauben alle 8 Stunden, insbesondere unter schweren Schnittbedingungen.
Iv. Häufiger Problemumschlag
Schraubenschlupf: Ersetzen Sie durch eine neue Schraube und prüfen Sie, ob das Gewindeloch beschädigt ist.
Shim-Offset: Neulagernble und stellen Sie sicher, dass die Schraube vertikal eingeschraubt wird.
V. Anwendungsszenario
Hochvorbereitete Häfensystem, das für CNC-Latten und Bearbeitungszentren geeignet ist, insbesondere für maßgeschneiderte Werkzeuge oder spezielle Winkelverarbeitungsanforderungen.
